اموزش نرم افزار rdworks v8
م
مهشید زندوکیلی
خلاصه مقاله
اموزش نرم افزار rdworks v8. برای همه اپراتورهای دستگاه لیزر لازم است تا این آموزش را فرا گرفته تا بتوانند با دستگاه لیزر برش و حکاکی کنند.
نرمافزار کنترل دستگاه لیزر یکی از ارکان اساسی عملکرد این سیستم بهشمار میآید و در فرایند نصب دستگاه، نصب نرمافزار (نصب نرم افزار rdwork) مربوطه نیز الزامی است. فرایند نصب نرمافزار RDWORKS بههیچوجه پیچیده نبوده و با بهرهگیری از این مقاله آموزشی، کاربران قادر خواهند بود این نرمافزار را بهسهولت بر روی سیستم خود نصب کنند.
چنانچه دستگاه لیزر برش از شرکت روتک تهیه شده باشد، کارشناسان ما درایورهای مرتبط و نرمافزار RDWORKS را جهت تسهیل فرایند نصب در اختیار شما قرار خواهند داد.
اموزش نرم افزار rdworks v8

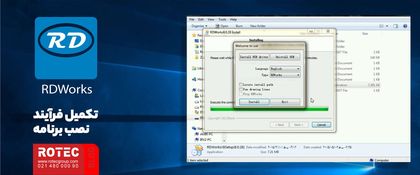

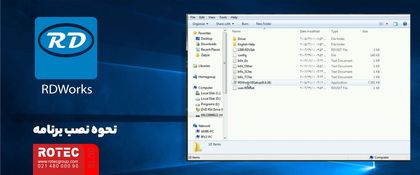

ابتدا پوشه حاوی فایلهای نرمافزار را باز کرده و گزینه RDWorksV8Setup را مطابق تصویر زیر انتخاب نمایید. با کلیک بر روی این گزینه، صفحهای ظاهر خواهد شد که در آن لازم است دکمه Install را فشار دهید تا فرایند نصب آغاز گردد.
سپس برای شما صفحهای مطابق تصویر زیر نمایش داده میشود:
چنانچه دستگاه لیزر شما از طریق USB متصل است، گزینه Install USB driver را انتخاب کنید تا نیاز به بهروزرسانی دستی سختافزارها از بین برود. در غیر این صورت میتوانید مطابق دستورالعمل زیر عمل کنید.
روی My Computer کلیک راست کرده و گزینه Manage را انتخاب کنید تا صفحهای مشابه شکل زیر برای شما نمایش داده شود.
بهروزرسانی درایور نرمافزار RDWORKS
در بخش Device Manager، زیرمجموعهای به نام Port وجود دارد که با انتخاب گزینه Update Driver Software، صفحهای جدید برای شما باز میشود. در این مرحله، دو گزینه پیش روی شما قرار میگیرد که امکان تعیین مسیر نصب درایور نرمافزار را فراهم میسازد.
برای ادامه، میتوانید گزینه “Browse my computer for driver software” را انتخاب کرده و بهراحتی فایل درایور مورد نظر که در پوشه مشخص قرار دارد را بیابید.
پس از تعیین مسیر پوشه، با کلیک بر روی گزینه Next، فرایند نصب درایور نرمافزار دستگاه لیزر آغاز خواهد شد. پس از تکمیل نصب نرمافزار RDWORKS، آیکون مربوط به نرمافزار برش لیزری بر روی دسکتاپ سیستم شما ظاهر میشود و شما میتوانید برای شروع کار با دستگاه، بر روی این آیکون کلیک نمایید.
شرکت روتک علاوه بر ارائه نرمافزارهای برش لیزری و آموزش رایگان آنها، در هنگام نصب دستگاه نیز خدمات آموزشی مربوط به کار با دستگاه برش لیزر را توسط کارشناسان مجرب خود ارائه میدهد.
حذف خطوط تکراری و عملکرد بر اساس لایه ها در rdwork را در این مقاله بخوانید.

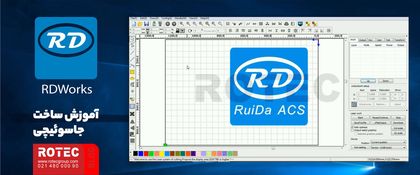

راهنمای ساخت جاسوئیچی با استفاده از نرمافزار RDWORKS
پس از نصب نرمافزار RDWORKS که به عنوان ابزار طراحی برای دستگاههای برش لیزری بهکار میرود، آیکون نرمافزار بر روی دسکتاپ شما نمایان خواهد شد. با کلیک بر روی این آیکون، میتوانید محیط نرمافزار را مطابق تصویر زیر مشاهده و وارد فرایند طراحی شوید.
تمامی بخشهای نوارابزار نرمافزار تا حد زیادی مشابه نرمافزار کورل دراو است؛ از این رو، کار با این محیط طراحی بسیار ساده و کاربرپسند خواهد بود.
اموزش نرم افزار rdworks v8: مراحل ساخت جاسوئیچی:

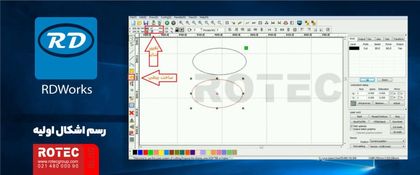

در ابتدا، با استفاده از ابزار مناسب، یک بیضی به ابعاد 30 در 60 میلیمتر رسم میکنیم. سپس، برای ایجاد یک خط داخلی، یک بیضی دیگر با ابعاد 27 در 57 میلیمتر در داخل بیضی قبلی ترسیم مینماییم. شکل زیر نحوه استفاده از ابزار رسم بیضی و تغییر اندازه آن را به نمایش میگذارد.
با استفاده از ماوس و روش کشیدن و رها کردن، بیضی کوچکتر را در داخل بیضی بزرگتر قرار داده و برای تراز کردن دقیق آنها، هر دو بیضی را با استفاده از ابزار Center Page به مرکز میز کار منتقل میکنیم؛ در این مرحله، نرمافزار طراحی برش لیزری بهطور خودکار هر دو بیضی را هممرکز میکند. موقعیت قرارگیری طرح بر روی میز کار اهمیتی ندارد؛ چرا که هنگام بارگذاری طرح، این امکان فراهم است که مشخص کنید حکاکی یا برش از کدام نقطه آغاز شود. در مرحله بعد، یک متن برای مرکز طرح در نظر میگیریم و با استفاده از ابزار Text آن را در جای مناسب ایجاد میکنیم.

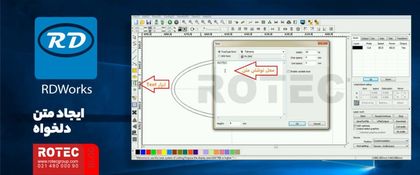

سپس با استفاده از ماوس، متن را در مرکز بیضی تراز میکنیم.
برای ایجاد سوراخ جا کلیدی، مجددا یک دایره با استفاده از نوار ابزار رسم میکنیم. در این مرحله، طرح دستگاه برش لیزری به صورت زیر قابل مشاهده است.

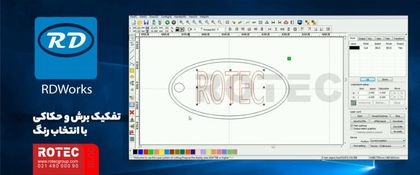

در این وضعیت، مشاهده میشود که تمامی لایههای طرح دستگاه لیزر به یک رنگ بوده و Mode تمامی آنها در وضعیت Cut قرار دارد.
برای اعمال تغییرات رنگی، ابتدا با استفاده از ابزار Select بخشهای مورد نظر را انتخاب کرده و سپس رنگ مطلوب را به آنها تخصیص میدهیم تا رنگ محدوده انتخابشده تغییر یابد.
همانطور که در شکل زیر مشاهده میشود، رنگ تمامی بخشها تغییر یافته است و تنها بخشهایی که باید برش بخورند به رنگ مشکی باقی میمانند:
آموزش کار با نرم افزار دستگاه لیزر: تنظیمات حکاکی دستگاه لیزر و برش با نرمافزار RDWORKS
در این مرحله، باید به تنظیم اولویتها برای عملیات حکاکی و برش پرداخته و همچنین سرعت حکاکی را مشخص نماییم.
لایههایی که نیاز به برش دارند به رنگ مشکی مشخص شدهاند، لایه مربوط به حکاکی به رنگ آبی، و بخشهایی که باید خطوط انداخته شوند به رنگ قرمز تعریف شدهاند.
در این مرحله، لازم است اولویتبندی لایهها را تنظیم کنیم. در بخش لایهها (Layer)، ابتدا لایه آبی که برای حکاکی در نظر گرفته شده است را به عنوان اولین اولویت قرار میدهیم. سپس لایه قرمز که برای خطاندازی است به عنوان اولویت دوم و در نهایت لایه مشکی که برای برش طراحی شده است به عنوان اولویت سوم قرار داده میشود.

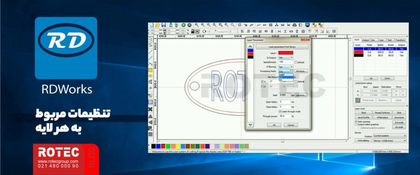

برای تنظیم مشخصات لایه اول (لایه آبی)، دو بار روی آن کلیک میکنیم تا صفحه تنظیمات مطابق شکل زیر باز شود:
گزینه نخست برای تعیین رنگ است، و گزینه دوم مشخص میکند که آیا این لایه در فرایند خروجی اجرا شود یا خیر؛ این بخش را باید بر روی Yes تنظیم کنید.
در بخش Speed، باید سرعت حکاکی را مشخص کنید؛ این مقدار بین 100 تا 500 متغیر است و باید با توجه به ویژگیهای دستگاه لیزر تنظیم شود.
مرحله بعدی تنظیم گزینه Processing Mode است که باید بر روی Scan تنظیم شود.
سپس، باید حداقل و حداکثر توان خروجی را تعیین کنید.
در قسمت Scan Mode، نوع حکاکی را مشخص میکنیم که میتواند در دو جهت عمودی و افقی انجام شود.
گزینه X_swing عملیات برش را در محور x انجام میدهد، و خطوط حکاکی که به سمت پایین کشیده میشوند نیز در قسمت Interval به میلیمتر قابل تنظیم هستند. بهتر است مقدار Interval را به طور متوسط بر روی 0.1 میلیمتر قرار دهید.
اگر قصد دارید که متن را به صورت عمودی حکاکی کنید، تنظیمات را روی Y_swing قرار دهید. با این حال، معمولا استهلاک روی این محور بالاست و به همین دلیل بیشتر از محور X استفاده میشود.
در نهایت، باید تنظیمات مربوط به لایه خط انداز قرمز را انجام دهیم؛ بنابراین با دو بار کلیک بر روی آن، صفحهای مشابه صفحه قبلی مطابق شکل زیر باز خواهد شد:
در این مرحله برای ایجاد خطوط، سرعت را بر روی مقدار 100 تنظیم کرده و حالت پردازش (Processing Mode) را بر روی Cut قرار میدهیم. توان بهینه برای دستگاههای لیزر شرکت روتک برابر با 20 است. اما از آنجایی که هد دستگاه هنگام رسیدن به لبههای کار تمایل به سوزاندن بیش از حد این نواحی دارد، حداقل توان باید حدود 3 درصد کمتر از حداکثر توان تنظیم شود.
بخش Through Power میزان توان استارت را تعیین میکند. در نهایت، لایه مشکی رنگ که برای عملیات برش محیطی در نظر گرفته شده است را انتخاب میکنیم.
برای این لایه، سرعت 30 معمولا مناسب تشخیص داده میشود.
توان برش را نیز 60 تنظیم میکنیم، اما به دلیل امکان بروز مشکلات مذکور، حداقل توان را حدود 3 تا 5 درصد کمتر از حداکثر مقدار تعیین میکنیم. همچنین Processing Mode را بر روی Cut قرار میدهیم. اکنون سه لایه تنظیم شدهاند و با فشردن دکمه Ok، تمامی تنظیمات ذخیره میشوند.
با توجه به توضیحات فوق، تنظیمات نرمافزار RDWORKS به شرح زیر اعمال میگردد:
| مرحله | نوع عملیات | رنگ لایه | سرعت (mm/s) | حداقل توان (%) | حداکثر توان (%) | حالت پردازش |
| تنظیم لایه 1 | حکاکی | آبی | 300 | 27 | 30 | Scan |
| تنظیم لایه 2 | برش خطوط | قرمز | 100 | 17 | 20 | Cut |
| تنظیم لایه 3 | برش محیطی | مشکی | 30 | 55 | 60 | Cut |
- حکاکی با سرعت 300 و توان 30
- برش خطوط با سرعت 100 و توان 20
- برش محیطی با سرعت 30 و توان 60

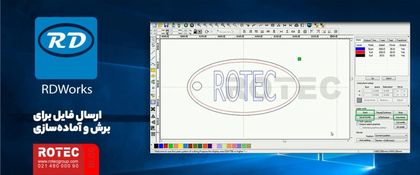

برای ارسال فایل به منظور برش و آمادهسازی، میتوانید از سه روش زیر استفاده کنید:
- در بخش Laser Work، مستقیما بر روی دکمه Start کلیک کنید تا عملیات بهصورت مستقیم بر روی دستگاه اجرا شود.
- گزینه Download را انتخاب کنید تا فایل بر روی مینبرد دستگاه لیزر ذخیره گردد.
- از گزینه Save to File استفاده کنید؛ در این حالت، نرمافزار از شما محل ذخیرهسازی فایل بر روی کامپیوتر را درخواست میکند. پس از انتخاب مسیر و تعیین پسوند مناسب، میتوانید فایل را ذخیره کرده و سپس از طریق یک فلش مموری آن را به دستگاه لیزر منتقل نمایید.

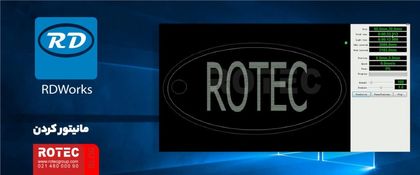

یکی از قابلیتهای مهم پیش از آغاز فرایند برش، مانیتور کردن طرح است.
با استفاده از قابلیت مانیتورینگ، میتوانید طرح خود را پیش از اجرا مشاهده کنید تا در صورت نیاز، تغییرات لازم را قبل از شروع برش لیزری اعمال نمایید. علاوه بر این، در قسمت مانیتورینگ، امکان مشاهده زمان مورد نیاز برای تکمیل عملیات برش نیز فراهم است. همچنین با استفاده از گزینه Simulation میتوانید حرکت هد دستگاه را شبیهسازی و مشاهده کنید. به طور کلی، اغلب کاربران دستگاههای لیزر، طرحهای خود را ابتدا در نرمافزار Corel طراحی میکنند و سپس با وارد کردن (import) فایلهای خود به نرمافزار دستگاه لیزر، آنها را برای عملیات برش و حکاکی آماده میکنند.
آموزش تصویری نرمافزار RDWORKS بسیار مشابه نرمافزار Corel است و تقریبا تمامی نوارابزارهای آنها یکسان هستند؛ از این رو، کاربرانی که به نرمافزار Corel تسلط دارند، کار با نرمافزار RDWORKS را نیز ساده خواهند یافت.
برای راحتی کاربران، به جای مطالعه فایل PDF آموزش نرم افزار rdworks، میتوانید از ویدئوی آموزشی نصب نرمافزار استفاده کنید.
آموزش نصب نرم افزار RDWORKS: دانلود نرم افزار
شرکت روتک تمامی نرمافزارهای مورد نیاز برای دستگاههای برش فلزات و غیرفلزات را ارائه میدهد. دانلود نرمافزار RDWORKS بدون پرداخت هزینه امکانپذیر است؛ شما میتوانید با مراجعه به صفحه نرمافزار لیزر، نسخههای مختلف آن را با توجه به نیاز خود دریافت کنید. در صورت بروز هرگونه نقص فنی حین استفاده از نرمافزار، برای دریافت مشاوره و راهنمایی رایگان، میتوانید با کارشناسان فنی شرکت روتک تماس بگیرید.
اکنون زمان آن است که نحوه استفاده از نرمافزار RDWORKS برای دستگاههای غیرفلزی خود را بیاموزید.
<!-- wp:rank-math/faq-block {"questions":[{"id":"faq-question-1731931234203","title":"چگونه باید دستگاه لیزر را برای ساخت جاسوئیچی تنظیم کرد؟","content":"حکاکی با سرعت 300 و توان 30
برش خطوط با سرعت 100 و توان 20
برش محیطی با سرعت 30 و توان 60","visible":true},{"id":"faq-question-1731931238970","title":"مراحل ارسال فایل برای برش و آمادهسازی چیست؟","content":"در بخش Laser Work، بهصورت مستقیم روی دکمه Start کلیک کنید تا عملیات مستقیما بر روی دستگاه اجرا شود.
گزینه Download را انتخاب کنید تا فایل بر روی مینبرد دستگاه لیزر ذخیره شود.
از گزینه Save to File استفاده کنید. نرمافزار از شما محل ذخیرهسازی فایل بر روی کامپیوتر را درخواست میکند. پس از انتخاب مسیر و ذخیره فایل با پسوند .rd، میتوانید آن را از طریق یک فلش مموری به دستگاه لیزر منتقل کنید.","visible":true}]} -->
چگونه باید دستگاه لیزر را برای ساخت جاسوئیچی تنظیم کرد؟
حکاکی با سرعت 300 و توان 30
برش خطوط با سرعت 100 و توان 20
برش محیطی با سرعت 30 و توان 60
برش خطوط با سرعت 100 و توان 20
برش محیطی با سرعت 30 و توان 60
مراحل ارسال فایل برای برش و آمادهسازی چیست؟
در بخش Laser Work، بهصورت مستقیم روی دکمه Start کلیک کنید تا عملیات مستقیما بر روی دستگاه اجرا شود.
گزینه Download را انتخاب کنید تا فایل بر روی مینبرد دستگاه لیزر ذخیره شود.
از گزینه Save to File استفاده کنید. نرمافزار از شما محل ذخیرهسازی فایل بر روی کامپیوتر را درخواست میکند. پس از انتخاب مسیر و ذخیره فایل با پسوند .rd، میتوانید آن را از طریق یک فلش مموری به دستگاه لیزر منتقل کنید.
گزینه Download را انتخاب کنید تا فایل بر روی مینبرد دستگاه لیزر ذخیره شود.
از گزینه Save to File استفاده کنید. نرمافزار از شما محل ذخیرهسازی فایل بر روی کامپیوتر را درخواست میکند. پس از انتخاب مسیر و ذخیره فایل با پسوند .rd، میتوانید آن را از طریق یک فلش مموری به دستگاه لیزر منتقل کنید.
آموزش کار با دستگاه برش لیزر غیر فلزات
برای نصب برنامه پوشهای که داخل CD یا حافظه فلش برای شما قراردادهشده را بازکنید. پارامترهای موردنیاز معمولا در داخل همین پوشه و در کنار نرمافزار قراردادهشدهاست تا در هنگام نصب نرمافزار ابعاد میز و سایر مشخصات را از روی آن بخواند. از داخل فولدر Laser Soft فایل RDWorksV8Setup را بازکنید و دکمه Install را بزنید.

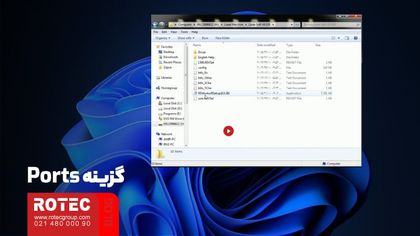

گزینه 1 آموزش کار با نرم افزار دستگاه لیزر: گزینه Ports
در پنجرهای که در انتهای نصب بازمیشود، اگر دستگاه برش لیزر غیر فلزات از طریق USB متصل است، دکمه Install USB Driver را بزنید تا بعدا نیازی به افزودن Hardware از طریق تنظیمات ویندوز نباشد. در صورتیکه نیاز به نصب از طریق ویندوز داشتید با کلیک راست بر روی Computer و انتخاب گزینه Manage وارد Device Manager شوید. در بین دستهبندیها بر روی Ports راستکلیک کنید و Update را انتخابکنید. گزینه Browse My Copmuter… را بزنید و پوشهای که فایل نصب نرمافزار RDWORK در آن قراردارد را انتخابکنید و Next را بزنید.

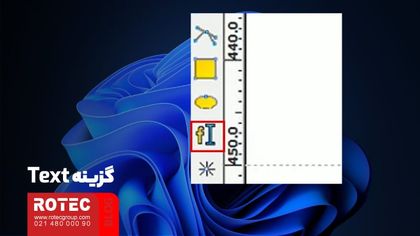

گزینه 2 آموزش کار با نرم افزار دستگاه لیزر: گزینه Text
پس از اتمام نصب آیکون RDWorksV8 بر روی Desktop شما قرارخواهد گرفت. پس از بازکردن برنامه قسمتهای مختلف مانند نوار ابزار عملگرها در سمت چپ قابل مشاهده است و نمایی شبیه به نرمافزار Corel دارد. با استفاده از ابزارهای موجود یک بیضی رسممیکنیم و اندازه آن را نیز میتوانیم با استفاده از نوار ابزار بالای برنامه انتخابکنیم که عموما ۶۰ در ۳۰ خواهدبود. تصویری که بر روی آن خواهیمکشید یک خط دور بیضی خواهدبود که از خط اصلی ۳ میلیمتر کوچکتر است که میشود ۵۷ در ۲۷. بیضی کوچکتر را در داخل بیضی بزرگتر قرارمیدهیم و با انتخاب هر دو شکل و زدن دکمه Center Page در انتهای نوار ابزار بالای صفحه، هر دو شکل را هممرکز و در مرکز صفحه قرارمیدهیم. البته که در نرمافزار مهمنیست که کار در کجا قراردارد چرا که موقع بارگذاری کار تعیینخواهیدکرد که Origin کجا باشید و کار از کجا شروعشود. با استفاده از ابزار Text در نوار سمت چپ یک متن را مینویسیم و با زدن OK آن را وارد شکل میکنیم و ابعاد آن را با رعایت نسبت بین X و Y میتوانیم بزرگ و کوچک کنیم. در صورتیکه نیاز به سوراخ در کنار این جاکلیدی داشتیم هم میتوانیم با افزودن یه دایره کوچک با استفاده از ابزار ترسیم این کار را انجامدهیم.

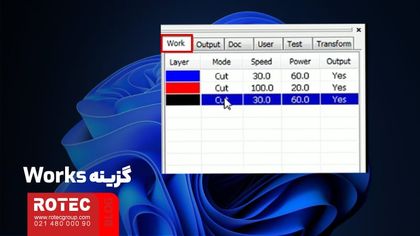

گزینه 3 آموزش کار با نرم افزار دستگاه لیزر: گزینه Works
در قسمت سمت راست و در تب Works میتوان دید که تمام Layerها رنگ مشکی و Mode آن بر روی Cut تنظیمشدهاست. با انتخاب هر شکل میتوانیم رنگ آن را تغییردهیم. نوشته وسط را آبی، خط داخلی را قرمز و قسمتهای مشکی رنگ هم که قرار است برشبخورند به همان رنگ باقیمیمانند. برای اولویتبندی کارها در همان قسمت سمت راست ابتدا نوشتهای که میخواهیم حکاکی کنیم را انتخابمیکنیم و با زدن دکمه Up آن را در بالاترین بخش قرارمیدهیم. سپس خط داخلی کار و در انتها برش قسمتهای مشکی. پس از چینش باید Mode هر قسمت را با دوبار کلیک بر روی آن مشخصکنیم. پس از انجام این کار یک پنجره بازخواهدشد. گزینه اول رنگ لایه است. گزینه دوم اجراشدن یا نشدن این لایه در Output است. گزینه سوم سرعت حکاکی است که معمولا بین ۱۰۰ تا ۵۰۰ قابل تنظیم است ولی برای این دستگاه حالت ایدهآل ۳۰۰ است. گزینه پنجم Processing Mode است که بر روی Scan قرارمیدهیم. در قسمت بعد توان موردنیاز است که برای پلکسی و MDF سه میلیمتر بین ۳۰ تا ۳۵ خواهدبود که ما در اینجا عدد ۳۰ را واردمیکنیم. در هر دو بخش Min و Max عدد یکسان واردمیکنیم. در این دستگاه پاور دوم نداریم. در قسمت پایین گزینه Scan Mode را داریم که باید یا روی X Swing یا Y Swing باشد که در حالت X Swing مطابق محور X که افقی خواهدبود حرکتخواهدکرد و در بخش Interval اندازه خطهایی که به سمت پایین میآید را میتوان مشخصکرد که ۰.۱ میلیمتر هستند که میانگین بر روی همین عدد باید باشد. اگر متنی را به صورت عمودی نیازداشتیم باید Scan Mode را بر روی Y Swing قراردهیم که عموما اصطحلاک بر روی محور Y زیاد است.
گزینه 4 آموزش کار با نرم افزار دستگاه لیزر: گزینه Mode
از سمت چپ این پنجره میتوانیم لایه بعدی که قرمز است را انتخابکنیم. Speed بر روی ۱۰۰ تنظیممیشود. Mode را بر روی Cut قرارمیدهیم. معمولا Max Power را بر روی ۲۰ قرارمیدهیم و Min Power را در اینجا بین ۳ تا ۵ واحد کمتر از Max قرارمیدهیم به این علت که وقتی هِد به گوشههای کار میرسد، آن قسمتها را بیشتر میسوزاند و برای جلوگیری از این اتفاق ما Min Power را چند واحد پایینتر قرارمیدهیم. بخش آخر Through Power است که میزان توان استارت را بر اساس درصدی از توان کل مشخصمیکند و پس از گذشت مدت زمانی به توان کل اسمی میرسد. با انتخاب لایه مشکی رنگ که برشکاری دوم است. سرعت ۳۰ برای برش ۳ میلیمتر مناسب است. Mode را بر روی Cut تنظیممیکنیم و توان حداقل را ۵۵ و توان حداکثر را ۶۰ میگذاریم و سپس OK را میزنیم. حال میتوانیم در قسمت سمت راست میتوان خلاصه وضعیت لایهها و تغییرات اعمالشده را مشاهدهکرد.

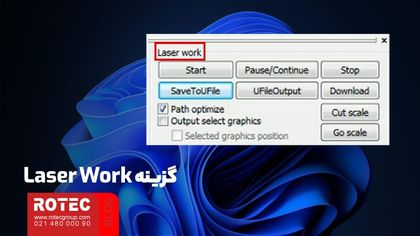

گزینه 5 آموزش کار با نرم افزار دستگاه لیزر: گزینه Laser Work
در قسمت Laser Work در سمت راست میتوان کار را به ۳ حالت انجامداد. با زدن Start مستقیم کار بر روی دستگاه اجرامیشود، با زدن Download بر روی بورد اصلی دستگاه برش لیزری بارگذاری میشود یا با زدن Save To U File این فایل را با فرمت .rd در مسیر انتخابی خود میتوانید ذخیرهکنید و با فلش به دستگاه منتقلکنید و کار را انجامدهید که در صورت انجام این کار دیگر امکان تغییر آن وجودندارد.

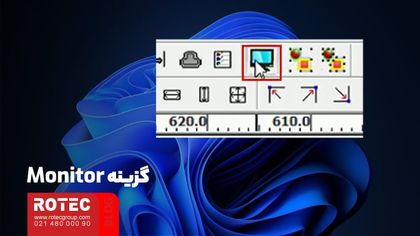

گزینه 6 آموزش کار با نرم افزار دستگاه لیزر: گزینه Monitor
گزینه دیگری که میتوان داشت گزینه Monitor است که در نوار بالای برنامه قراردارد. سایز کار و زمانی که طول خواهدکشید تا کار انجامشود را میتوان در بخشهای اولیه دید. با زدن دکمه Simulation میتوان حرکت هِد را مشاهدهکرد. خطوط قرمز رنگی که در اینجا مشاهدهمیشود همان Interval یا Scan Gap است که قبلتر بر روی ۰.۱ میلیمتر تنظیمکردیم.
در صورت نیاز به تغییر این فایل میتوان با استفاده از گزینه Save as در منوی File و با فرمت .rld این کار را انجامداد.
گزینه 7 آموزش کار با نرم افزار دستگاه لیزر: گزینه Group
دیگر گزینههای داخل برنامه مرتبط با Groupکردن و… است و دیگر نوار ابزارها شبیه Corel است. طراحیها عموما در Corel انجاممیشود و سپس در این برنامه Import میشود. اگر صفحه خالی برنامه Corel را در نظر بگیریم و بخواهیم متن فارسی بنویسیم و به برنامه منتقلکنیم، نیازی به کشیدن کادر نیست و با دوبارکلیککردن نشانگر تایپ فعال میشود. پس از نوشتن متن میتوان فونت و سایز آن را مشخصکرد. پس از پایان ویرایش متن، آن را انتخابکنید و از طریق منوی Object به بخش Shaping بروید و گزینه Weld را انتخابکنید. پس از انجام این کار میتوان مشاهدهکرد که حرکتهای دستگاه را بر روی آن مشخصمیکند. در دستگاه CNC یا لیزر حتما باید این کار انجامشود. فایل را با فرمتهایی که دستگاه بتواند آن را بخواند از جمله ai و plt یا dxf که آخری از همه راحتتر است ذخیرهمیکنیم. پس از زدن دکمه Save پنجرهای بازمیشود که در اولین بخش آن ورژن موردنظر شما را برای ذخیره فایل dxf در نرمافزار AutoCAD میپرسد که این دستگاه با ورژنهای بالا مشکلی ندارد. حتما Unit بر روی میلیمتر باشد و دیگر گزینهها اهمیتی ندارند. در انتها با زدن OK تنظیمات را تاییدمیکنیم.

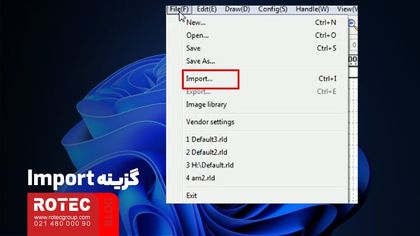

گزینه 8 آموزش کار با نرم افزار دستگاه لیزر: گزینه Import
میخواهیم فایل طراحیشده را در نرمافزار Import کنیم. در این نرمافزار کار در هر قسمت، چه داخل صفحه میز و چه خارج، باشد در ذخیرهسازی و دانلود تاثیرگذار است و ممکن است که فرمان خطای خارج از میز به شما بدهد. از قسمت File گزینه Import را انتخابمیکنیم و فایل موردنظر را انتخابمیکنیم. پس از واردشدن فایل میتوان دید که طرح دقیقا با همان ابعاد طراحیشده در اینجا نیز قراردارد. برای اینکه اجزای مختلف طرح جابهجا نشوند، میتوان با انتخاب تمام آن و استفاده از گزینه Group که در نوار ابزار بالا در کنار Monitor قراردارد تمام اجزای کار را یکی کرد تا از برهمخوردن طراحی اولیه جلوگیریکرد.

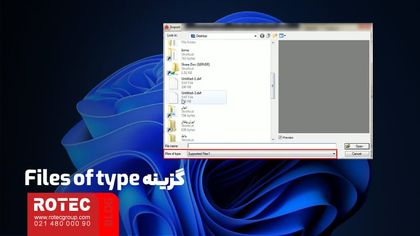

گزینه 9 آموزش کار با نرم افزار دستگاه لیزر: گزینه Files of type
فایلهای قابل پشتیبانی توسط این برنامه از طریق منوی File، گزینه Import و کلیک بر روی منوی بازشونده مقابل Files of type قابل مشاهده است. برای استفاده تصویر از Bitmap استفادهکنید و اگر فایلهای خروجی AutoCAD یا Corel است به صورت dxf خروجی تهیهکنید.

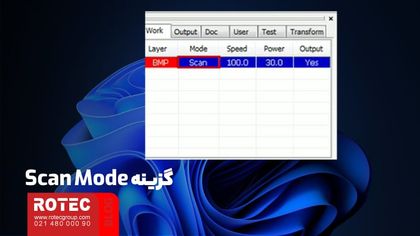

گزینه 10 آموزش کار با نرم افزار دستگاه لیزر: گزینه Scan Mode
برای زدن عکس با دستگاه نیز از قسمت File گزینه Import را انتخابمیکنیم و تصویر موردنظر را انتخابمیکنیم. عکس به شکل سیاه و سفید وارد میشود و با بررسی منوی سمت راست میتوان دید که به صورت پیشفرض Mode را برروی Scan قراردادهاست. سرعت را برای عکس میتوانیم بر روی ۴۰۰ تنظیمکنیم و در صورتی که بر روی پلکسی کارمیکنیم توان اول ۱۵ و توان دوم را نیازنداریم. Scan Mode بر روی X Swing و با Interval تنظیمشده بر روی ۰.۱ خواهدبود. مشابه قبل میتوان از یکی از سه حالتی که قبلا گفتهشد نسبت به اجرا، دانلود یا ذخیره آن اقدامکرد تا حکاکی آن انجامشود. در نهایت که کار تمامشد میتوان با همان سایزی که در دستگاه قراردارد، یک مربع رسمکنید و Cut کنید و در همان نقطهای که Origin بود آن را اجراکنید و کار را ببرید.
نتیجهگیری
نرمافزار RDWORKS بهعنوان یک ابزار قدرتمند برای کنترل دستگاههای برش و حکاکی لیزری، امکاناتی گسترده برای طراحی و تنظیم دقیق عملیات برش و حکاکی ارائه میدهد. با استفاده از این نرمافزار، کاربران میتوانند بهراحتی طرحهای خود را ایجاد و تنظیمات لازم را برای دستگاه لیزر اعمال کنند. این نرمافزار با رابط کاربری ساده و مشابه با نرمافزار Corel، تجربهای آسان و کاربرپسند فراهم میکند. همچنین شرکت روتک با ارائه خدمات آموزشی و پشتیبانی، نصب و استفاده از این نرمافزار را برای کاربران آسانتر میکند.
آیا برای استفاده از نرمافزار RDWORKS باید درایور خاصی نصب کنیم؟","content":"بله، درایور USB دستگاه لیزر باید نصب شود تا نرمافزار بتواند به دستگاه متصل شود. درایورهای مرتبط به همراه نرمافزار ارائه میشوند.","visible":true},{"id":"faq-question-1731996548779","title":"نحوه تنظیم حکاکی و برش در نرمافزار RDWORKS چگونه است؟","content":"برای حکاکی، سرعت را بر روی 300 و توان را بر روی 30 تنظیم کنید. برای برش خطوط، سرعت 100 و توان 20 مناسب است. برای برش محیطی نیز سرعت 30 و توان 60 توصیه میشود.","visible":true},{"id":"faq-question-1731996552147","title":"چگونه فایلها را به دستگاه لیزر ارسال کنیم؟","content":"میتوانید از سه روش استفاده کنید:
کلیک بر روی دکمه Start در نرمافزار برای اجرای مستقیم.
استفاده از گزینه Download برای ذخیره فایل بر روی مینبرد دستگاه.
ذخیره فایل با استفاده از گزینه Save to File و انتقال آن به دستگاه از طریق فلش مموری.","visible":true}]} -->
چگونه نرمافزار RDWORKS را نصب کنیم؟
پس از دانلود نرمافزار، فایل نصب را اجرا کنید و مراحل نصب را طی کنید. در صورت اتصال دستگاه از طریق USB، حتماً گزینه “Install USB driver” را انتخاب نمایید.
آیا برای استفاده از نرمافزار RDWORKS باید درایور خاصی نصب کنیم؟
بله، درایور USB دستگاه لیزر باید نصب شود تا نرمافزار بتواند به دستگاه متصل شود. درایورهای مرتبط به همراه نرمافزار ارائه میشوند.
نحوه تنظیم حکاکی و برش در نرمافزار RDWORKS چگونه است؟
برای حکاکی، سرعت را بر روی 300 و توان را بر روی 30 تنظیم کنید. برای برش خطوط، سرعت 100 و توان 20 مناسب است. برای برش محیطی نیز سرعت 30 و توان 60 توصیه میشود.
چگونه فایلها را به دستگاه لیزر ارسال کنیم؟
میتوانید از سه روش استفاده کنید:
کلیک بر روی دکمه Start در نرمافزار برای اجرای مستقیم.
استفاده از گزینه Download برای ذخیره فایل بر روی مینبرد دستگاه.
ذخیره فایل با استفاده از گزینه Save to File و انتقال آن به دستگاه از طریق فلش مموری.
کلیک بر روی دکمه Start در نرمافزار برای اجرای مستقیم.
استفاده از گزینه Download برای ذخیره فایل بر روی مینبرد دستگاه.
ذخیره فایل با استفاده از گزینه Save to File و انتقال آن به دستگاه از طریق فلش مموری.
