تجهیزات و اجزای جوشکاری لیزری

تجهیزات و اجزای جوشکاری لیزری | دستگاه جوش لیزری به‌عنوان یکی از پیشرفته‌ترین فناوری‌های جوشکاری، به دلیل دقت و سرعت بالا، نقش مهمی در بهبود کیفیت تولیدات صنعتی و کاهش زمان فرایندها دارد. این فناوری با استفاده از پرتوهای لیزری، امکان جوشکاری متریال‌های مختلف را با حداقل آسیب حرارتی فراهم می‌سازد، زیرا لیزر تنها محدوده کوچکی از ماده را تحت تاثیر قرار می‌دهد. اجزای دستگاه شامل منبع لیزر، سیستم هدایت پرتو، سیستم خنک‌کننده و تجهیزات کنترلی است که هر یک نقشی کلیدی در بهینه‌سازی دقت و کارایی دارند. به عنوان مثال منبع لیزر انرژی لازم را فراهم می‌کند؛ سیستم هدایت پرتو، لیزر را به نقطه هدف می‌برد؛ سیستم خنک‌کننده حرارت را مدیریت می‌کند و تجهیزات کنترلی به اپراتور امکان مدیریت دقیق فرایند را می‌دهند. درک عملکرد این اجزا می‌تواند به افزایش بهره‌وری و کیفیت جوش‌ها کمک کند. در این مقاله از شرکت روتک، اجزای اصلی دستگاه جوش لیزری و نحوه انتخاب مناسب‌ترین دستگاه براساس نیازهای صنعتی بررسی خواهد شد.

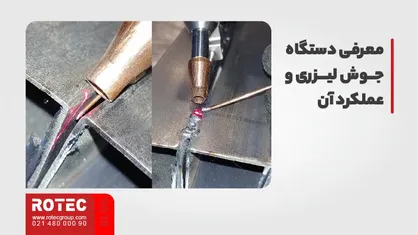

معرفی دستگاه جوش لیزری و عملکرد آن

دستگاه جوش لیزری یکی از دقیق‌ترین و سریع‌ترین دستگاه‌ها برای جوشکاری فلزات است. این دستگاه با بهره‌گیری از پرتوهای لیزر، می‌تواند انواع ورق‌های فلزی با ضخامت‌های مختلف را جوش دهد و به این ترتیب به افزایش راندمان و بهره‌وری خط تولید کمک کند. علاوه بر قابلیت جوشکاری، دستگاه جوش لیزری توانایی برش و تمیزکاری لیزری را نیز دارد. با تغییر سر نازل (تورچ) می‌توان به‌صورت دستی فلزات را برش داد یا عملیات زنگ‌زدایی و پاک‌سازی را انجام داد. این ویژگی‌ها دستگاه جوش لیزری را به یک دستگاه‌ چندکاره تبدیل می‌کند که در فرایندهای مختلف صنعتی کاربرد دارد. از ویژگی‌های کلیدی این دستگاه می‌توان به مصرف بهینه انرژی، ابعاد مناسب، قابلیت اجرای جوش، زنگ‌زدایی و برش، دقت بالا در جوشکاری و وجود چیلرهای قدرتمند برای خنک‌سازی اشاره کرد. همچنین، استفاده از قطعات باکیفیت و ارائه خدمات پس از فروش مناسب باعث شده است که این دستگاه از لحاظ قیمت نسبت به سایر دستگاه‌ها در بازار گزینه‌ای اقتصادی‌تر باشد.

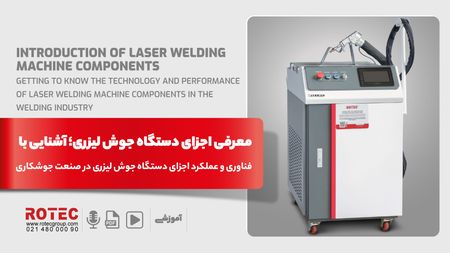

آشنایی با تجهیزات و اجزای جوشکاری لیزری

دستگاه جوش لیزری، علاوه بر جوشکاری، قابلیت‌های زنگ‌زدایی و برش را نیز ارائه می‌دهد، که این ویژگی‌ها به‌طور گسترده در صنایع مختلف، از جمله خودروسازی و ساخت‌وساز، مورد استفاده قرار می‌گیرند. این دستگاه با بهره‌گیری از قطعات اصلی و جانبی از برندهای معتبر مانند Raycus و Max از کیفیت و دوام بالاتری نسبت به سایر مدل‌ها برخوردار است. طراحی کوچک‌تر و سادگی در استفاده از دیگر مزایای این دستگاه محسوب می‌شود.

پیش از خرید این دستگاه، آشنایی با کارکرد و ویژگی‌های اجزای آن ضروری است، زیرا این آشنایی می‌تواند به بهینه‌سازی بهره‌وری و کاهش هزینه‌های نگهداری کمک شایانی کند. در ادامه، به معرفی و بررسی دقیق هر یک از اجزای دستگاه جوش لیزری پرداخته خواهد شد.

هد اپتیکی

هد اپتیکی دستگاه جوش لیزری به عنوان نقطه نهایی انتقال پرتوی لیزر به سطح متریال عمل می‌کند. هد اپتیکی شامل لنزهای دقیق و نازل‌های مختلف است که به تنظیم و هدایت پرتو لیزر کمک می‌کنند تا جوشکاری با دقت بالا و کیفیت یکنواخت انجام شود.  این قسمت‌ها شامل:

• لنز فوکوس: وظیفه آن متمرکز کردن پرتو لیزر روی نقطه جوش و ایجاد حوضچه جوش کوچک و دقیق است. این لنز قابلیت تنظیم فوکوس بر اساس نوع و ضخامت متریال را دارد.
• نازل: نازل وظیفه هدایت‌ کردن پرتوی لیزر به سطح قطعه کار را بر عهده دارد. نازل‌ها قابلیت تعویض دارند و در مدل‌های مختلفی وجود دارند که شامل:
  • نازل قلمی (با سیم و بدون سیم)
  • نازل V شکل (برای جوش زاویه‌دار بیرونی و داخلی)
  • نازل U شکل (برای جوش هم‌سطح)
  • نازل مخروطی برش (برای برش فلزات)
• محافظ لنز (Lens Protector): پوششی شفاف که از لنز فوکوس در برابر آلودگی‌ها، پاشش‌های فلزی و گرد و غبار محافظت می‌کند تا کیفیت پرتوی لیزر حفظ شود.
• سیستم خنک‌کننده: یک بخش مهم برای کنترل دمای لنز و اجزای هد اپتیکی، که از گرم شدن بیش از حد و آسیب به قطعات جلوگیری می‌کند.
• سیستم گاز محافظ: یک ورودی گاز (آرگون، نیتروژن یا هوا) که گاز محافظ را به ناحیه جوش هدایت می‌کند تا از اکسیداسیون و آلودگی حوضچه جوش جلوگیری کند.
• موتورهای حرکت (X و Y): مکانیزم دو موتوره برای حرکت دقیق هد در محورهای X و Y که امکان اجرای الگوهای مختلف جوشکاری مانند دایره‌ای، خطی، بیضی و مثلثی را فراهم می‌کند.
• ورودی فیبر نوری: بخشی که پرتوی لیزر از طریق فیبر نوری به هد منتقل می‌شود. این ورودی انعطاف‌پذیر، انتقال پرتو را با حفظ کیفیت و توان انجام می‌دهد.
• ایمنی بالا: طراحی هد اپتیکی به گونه‌ای است که از تشعشعات خطرناک لیزر به سمت اپراتور جلوگیری می‌کند. همچنین استفاده از گاز محافظ در هد، از اکسیداسیون و آلودگی حوضچه جوش جلوگیری می‌کند.

منبع لیزر یا سورس لیزر

پمپاژ لیزرهای فایبر نوری از نوع دیود لیزر انجام می‌شود که این پمپاژ از انتهای فیبر نوری صورت می‌گیرد و منجر به انتقال انرژی به محیط فعال فیبری می‌گردد. در این فرایند، نور تولید شده از طریق فیبر به محیط فعال فیبری منتقل شده و در آنجا فرایند تولید و تقویت طول موج خاص صورت می‌پذیرد. اجزای نوری موجود در کابل برای تولید و تقویت یک طول موج مشخص به کار رفته و در نهایت پرتو لیزر به صورت آزاد منتشر می‌شود. این سازوکار به‌ویژه برای بهینه‌سازی انتقال انرژی و تضمین بازدهی بالا در تولید لیزر با طول موج مطلوب طراحی شده است.

نازل جوش

نازل دستگاه جوش لیزری وظیفه انتقال اشعه لیزر به قطعه کار را بر عهده دارد و طراحی آن متناسب با کاربردهای خاص متفاوت است. نقش نازل در دستگاه جوش لیزری بسیار حیاتی است زیرا انتقال دقیق اشعه لیزر تاثیر مستقیمی بر کیفیت نهایی جوش دارد. به‌طور کلی، نازل‌های جوشکاری برای اهداف مختلف در ابعاد متنوع (بر حسب میلی‌متر: 0.8، 1.0، 1.2، 1.6 و غیره) و به صورت تک لایه یا چند لایه ارائه می‌شوند. این تنوع به‌منظور تطبیق با نیازهای متفاوت جوشکاری و بهینه‌سازی نتایج فرایندهای جوش به کار می‌رود.

بیشتر نازل‌ها با دهانه مسی ساخته می‌شوند، چرا که مس به دلیل انتقال حرارتی بالا و مقاومت مکانیکی مناسب، گزینه‌ای ایده‌آل برای جوشکاری گوشه‌های داخلی و بیرونی محسوب می‌شود. توصیه می‌شود که جوشکاری با زاویه 45 درجه انجام شود، زیرا جوشکاری با زاویه عمود یا 90 درجه می‌تواند منجر به کاهش کیفیت و ناپایداری اتصالات شود. استفاده از نازل مناسب تاثیر بسزایی در بهبود کیفیت جوش، سهولت فرایند و ایجاد اتصالات یکنواخت دارد.

انواع نازل هد جوش لیزری عبارت‌اند از:

• نازل قلمی وایردار جوش: مناسب برای جوش‌هایی که نیاز به وایر کمکی دارند.
• نازل قلمی بدون وایر جوش: برای جوش‌هایی که بدون نیاز به وایر کمکی انجام می‌شوند.
• نازل V شکل جوش سایز 1.5: جهت جوش زاویه‌دار بیرونی استفاده می‌شود.
• نازل V شکل جوش سایز 1: برای جوش زاویه‌دار داخلی به کار می‌رود.
• نازل U شکل جوش سایز 1: جهت جوش‌های هم‌سطح و بدون زاویه طراحی شده است.

گاز محافظ

گازهای محافظ نظیر آرگون و هلیوم به منظور ایجاد یک محیط خنثی در اطراف ناحیه جوشکاری به کار می‌روند تا از نفوذ هوا و اکسیژن به محل جوش جلوگیری کرده و در نتیجه کیفیت جوش بهبود یابد. این گازها باعث می‌شوند که واکنش‌های ناخواسته شیمیایی که می‌توانند منجر به اکسیداسیون و تضعیف جوش شوند، حذف گردند. استفاده از گاز محافظ نقش کلیدی در افزایش دوام و استحکام جوش و کاهش نقص‌های ساختاری دارد.

چیلر لیزری

در فرآیند جوشکاری لیزری، تولید حرارت اجتناب‌ناپذیر است و این حرارت می‌تواند بر عملکرد و عمر مفید دستگاه تاثیر منفی بگذارد. برای مدیریت موثر این حرارت، استفاده از سیستم‌های خنک‌کننده ضروری است که در این میان، چیلرها به‌عنوان یکی از موثرترین دستگاه خنک‌کننده شناخته می‌شوند.

نقش چیلر در دستگاه‌های جوش لیزری

چیلرها با گردش مایع خنک‌کننده (معمولا آب) در مدارهای داخلی دستگاه، حرارت تولیدشده را جذب و دفع می‌کنند. این فرآیند به حفظ دمای مطلوب اجزای حساس مانند منبع لیزر و هد جوش کمک کرده و از بروز آسیب‌های حرارتی جلوگیری می‌کند. به‌عنوان مثال، در دستگاه‌های جوش لیزری دستی، چیلرها با کنترل دمای لیزر و تفنگ جوش، عملکرد پایدار و کارآمدی را فراهم می‌کنند.

نکات مهم در انتخاب چیلر مناسب

• توان دستگاه جوش لیزری: برای دستگاه‌های با توان بالا، چیلرهای آبی به دلیل کارایی بیشتر توصیه می‌شوند.
• شرایط محیطی: در محیط‌های گرم، چیلرهای آبی عملکرد بهتری دارند.
• فضای موجود: چیلرهای هوایی به فضای کمتری نیاز دارند و برای مکان‌های محدود مناسب‌تر هستند.

نگهداری و مراقبت از چیلرها

• بازرسی منظم: بررسی دوره‌ای برای اطمینان از عملکرد صحیح و عدم وجود نشتی
• تعویض مایع خنک‌کننده: تعویض منظم آب یا مایع خنک‌کننده برای جلوگیری از رسوب و کاهش کارایی
• تمیزکاری فیلترها و کویل‌ها: تمیز نگه‌داشتن فیلترها و کویل‌ها برای حفظ جریان هوای مناسب و کارایی بهینه

با انتخاب و نگهداری مناسب چیلرها، می‌توان از عملکرد بهینه دستگاه‌های جوش لیزری اطمینان حاصل کرده و عمر مفید آن‌ها را افزایش داد.

کنترلرها و نرم‌افزارها در دستگاه‌های جوش لیزری

کنترلرها و نرم‌افزارها نقش حیاتی در عملکرد دقیق و بهینه دستگاه‌های جوش لیزری دارند. این سیستم‌ها با فراهم کردن ابزارهای کنترلی و تنظیماتی، به اپراتور کمک می‌کنند تا فرآیند جوشکاری را با دقت بالا و کارایی بهتری انجام دهد.

پنل کنترل

کنترلر در واقع واحد مرکزی مدیریت دستگاه است که وظیفه کنترل اجزای مختلف از جمله منبع لیزر، هد جوش و فیدر سیم را بر عهده دارد. این سیستم از میکروکنترلرها و مدارات پیشرفته استفاده می‌کند که به اپراتور امکان می‌دهد تا پارامترهای مختلف جوشکاری مانند توان لیزر، فرکانس پالس و سرعت فیدر سیم را تنظیم کند.

پنل کنترل دستگاه جوش لیزری از چندین آیکون اصلی شامل (Setting، fgap، gas، filling، red light، edit) تشکیل شده است، از جمله که به کاربر امکان دسترسی به تنظیمات پیشرفته را می‌دهد و باعث می‌شود که  تسلط کامل بر عملیات دستگاه داشته باشد.. امکانات این پنل کنترل به شرح زیر است:

• • کنترل قسمت‌های مختلف دستگاه: شامل فیلر و هد، که امکان تغییر پارامترها و تنظیمات دستگاه را فراهم می‌کند.
  • تغییر حالت‌های مختلف: شامل جوشکاری، زنگ‌زدایی و برش که برای انعطاف‌پذیری بیشتر در انجام عملیات‌های مختلف استفاده می‌شود.
  • تنظیم جوش نقطه‌ای و پیوسته: به کاربر اجازه می‌دهد نوع جوش را براساس نیازهای خاص پروژه تغییر دهد.
  • تنظیم فرکانس پرتوی لیزر: امکان تنظیم سرعت و نرخ تکرار پرتوی لیزر را فراهم می‌کند که برای دستیابی به کیفیت بهینه جوش ضروری است.
  • تنظیم توان لیزر: توان لیزر را متناسب با نوع و ضخامت ماده تنظیم می‌کند تا از تخریب یا عدم ذوب صحیح جلوگیری شود.
  • تنظیم فرکانس جوشکاری و عرض جوش: این تنظیمات به کاربر امکان می‌دهد که پارامترهای جوش را بر اساس نیازهای ساختاری و مکانیکی ماده بهینه‌سازی کند.

ویژگی‌های کلیدی کنترلر:

• تنظیم دقیق پارامترها: امکان تنظیم پارامترهای جوشکاری به‌صورت دیجیتال و دقیق، که موجب بهبود کیفیت جوش و کاهش خطا می‌شود.
• حافظه داخلی: قابلیت ذخیره تنظیمات مختلف برای پروژه‌های متنوع، که به اپراتور اجازه می‌دهد تا به‌سرعت به تنظیمات مورد نیاز دسترسی پیدا کند.
• ارتباط با نرم‌افزارهای کامپیوتری: برخی از کنترلرها امکان ارتباط با نرم‌افزارهای CAD/CAM را دارند که به اپراتور اجازه می‌دهد تا طرح‌ها و مسیرهای جوشکاری را مستقیما از کامپیوتر بارگذاری کند.

تفاوت پنل کنترل و کنترلرها و نرم‌افزارها:

در حالی که پنل کنترل بر روی خود دستگاه نصب شده و به کاربر امکان تنظیم دستی و آنی پارامترها را می‌دهد، کنترلرها و نرم‌افزارها معمولا شامل سیستم‌های پیچیده‌تری هستند که با استفاده از کامپیوتر و ابزارهای پیشرفته‌تر، کنترل دقیق‌تر و تنظیمات بیشتری را فراهم می‌کنند.

نرم‌افزارهای جوش لیزری

نرم‌افزارهای جوش لیزری ابزارهای کاربردی برای کنترل و مانیتورینگ دستگاه ارائه می‌دهند. این نرم‌افزارها به‌طور معمول رابط کاربری گرافیکی دارند که تنظیمات و کنترل دستگاه را ساده‌تر می‌کنند.

امکانات نرم‌افزاری شامل:

• مدیریت تنظیمات جوشکاری: تنظیم پارامترهایی مانند توان لیزر، سرعت اسکن و فرکانس پالس
• مانیتورینگ بلادرنگ: نظارت بر فرآیند جوشکاری در زمان واقعی و نمایش داده‌ها بر روی صفحه نمایش برای اطمینان از کیفیت جوش
• تشخیص خطا و گزارش‌دهی: قابلیت تشخیص خطاها و ارائه گزارش‌های دقیق از وضعیت دستگاه و پارامترهای جوش

فیدر یا سیم  تغذیه (Wire Feeder)

دستگاه جوش لیزری دارای محفظه‌ای مستطیلی به نام فیدر سیم جوش لیزری است که درون آن یک غلتک سیم قرار دارد. این سیم منبع تغذیه جوش بوده و به اصطلاح «تأمین‌کننده خوراک جوش» نامیده می‌شود. در ادامه، به بررسی اجزا، ساختار و عملکرد این بخش پرداخته می‌شود.

فیدر یا سیستم تغذیه سیم یکی از اجزای اساسی در فرایند جوشکاری لیزری است . عمکلرد آن به این صورت است که سیم جوش به داخل دستگاه فیدر قرار می‌گیرد، سپس سرعت مناسب برای تغذیه سیم تنظیم می‌شود. در حین فرایند، سیم جوش ذوب شده و به طور دقیق در فضای میان دو ورق قرار می‌گیرد و آن را پر می‌کند. این مکانیسم باعث می‌شود که پیوند میان قطعات به صورت یکدست و بدون نقص ایجاد شود و در نتیجه مقاومت مکانیکی اتصال افزایش یابد. سیستم تغذیه سیم نه تنها تضمین‌کننده کیفیت جوش است، بلکه باعث کاهش خطاهای ناشی از عدم تغذیه صحیح مواد در طول فرایند جوشکاری می‌شود.

عملکرد فیدر سیم در جوشکاری لیزری

در فرایند جوشکاری لیزری، فیدر سیم وظیفه دارد سیم جوش را با سرعت و دقت مشخص به حوضچه جوش هدایت کند. سیم وارد ناحیه تمرکز لیزر شده و با گرمای لیزر ذوب می‌شود تا:

• شکاف بین دو قطعه فلزی را پر کند

• اتصال یکنواخت و یکپارچه ایجاد شود

• استحکام مکانیکی و کیفیت نهایی جوش افزایش یابد

این سیستم با حذف تغذیه دستی سیم، خطاهای انسانی را کاهش داده و باعث افزایش سرعت، دقت و پایداری فرایند جوشکاری می‌شود.

کاربردها و انواع سیم جوش قابل استفاده

فیدر سیم جوش لیزری امکان استفاده از سیم‌های پرکننده مختلف را فراهم می‌کند، از جمله:

• فولاد ساده و فولاد ضدزنگ

• آلیاژهای آلومینیوم

• برنج

• ورق‌های گالوانیزه

سیم‌های مورد استفاده معمولاً در بازه 0.6 تا 2 میلی‌متر قرار دارند و به‌صورت سیم سرد (Cold Wire) تغذیه می‌شوند. انتخاب جنس و ترکیب شیمیایی سیم (مانند کربن، سیلیسیم و منگنز) تأثیر مستقیمی بر کیفیت، استحکام و خواص مکانیکی جوش دارد.

وایر فیدر و تفاوت آن با سیستم‌های سنتی

وایر فیدر در اصل یک سیستم تغذیه اتوماتیک سیم است که در جوشکاری‌های MIG/MAG، TIG و به‌ویژه جوشکاری لیزری استفاده می‌شود. در مقایسه با الکترودهای پوشش‌دار سنتی:

• فرایند جوشکاری پیوسته و سریع‌تر انجام می‌شود

• نیازی به تعویض مداوم الکترود نیست

• برای سیستم‌های اتوماتیک و نیمه‌اتوماتیک کاملاً مناسب است

• کیفیت جوش یکنواخت‌تر و قابل کنترل‌تر خواهد بود

ساختار فیدر سیم جوش لیزری

فیدر سیم جوش لیزری از یک موتور با سرعت کم و سیستم دوتایی تغذیه سیم بهره می‌برد که عملکردی پایدار، دقیق و بدون قطعی را تضمین می‌کند.

اجزای اصلی ساختاری

• موتور و درایو: تأمین نیروی حرکت سیم با دقت بالا و حداقل لغزش

• سیستم دوتایی محرک سیم: افزایش پایداری تغذیه و جلوگیری از نوسان

• حسگر دیجیتال: نصب‌شده در پشت موتور برای کنترل انتقال سیم و پایش فرایند

• ترمز سیمی: تضمین خروج یکنواخت سیم و کمک به تشخیص دقیق درز جوش

اجزای اصلی فیدر سیم دستگاه جوش لیزری

فیدر سیم به‌صورت یک مجموعه کامل شامل اجزای زیر است:

• فیدر سیم دوتایی محرک

• ۴ چرخ تغذیه‌کننده سیم:

  • دو چرخ برای سیم‌های 0.8 و 1.0 میلی‌متر

  • دو حلقه برای سیم‌های 1.2 و 1.6 میلی‌متر

• شلنگ سیمی فیدر به طول 2.5 متر

• مجموعه ۳ نازل مسی با اندازه‌های 0.8، 1.0 و 1.2 میلی‌متر

• دسته اصلی فیدر سیم

• دو نازل مسی مجزا برای تغذیه سیم و جوشکاری

طراحی و ویژگی‌های فنی فیدر سیم

• استفاده از چرخ کشسان Vientiane

• سیم کنترل‌کننده به طول 8 متر با قابلیت جابه‌جایی

• طراحی کابین کاملاً بسته با رنگ‌آمیزی اسپری قرمز

• نمایشگر LED دیجیتال برای کنترل لحظه‌ای سرعت تغذیه سیم از طریق ولتاژ

• دسته تنظیم سیم با سه حالت حرکتی:

  • دستی

  • تغذیه

  • خودکار

تنظیمات الکتریکی و نمایشگر LED

• خطوط مثبت و منفی 24 ولت به کلید برق ±24V متصل می‌شوند

• موتور فیدر برای حرکت به توان حدود 200 ولت یا بیشتر نیاز دارد

• پورت‌های SS1 و SS2 روی برد Qilin به‌صورت متقارن متصل می‌شوند

• در صورت نبود SS1، اتصال SS2 به SS2 و تأمین +24V از منبع سوئیچینگ الزامی است

نمایشگر LED

• عدد قرمز: ولتاژ تنظیمی (بازه 1 تا 23 ولت)

  • ولتاژ نرمال فیدر معمولاً 5.5 ولت

• عدد آبی: ولتاژ جاری موتور

نصب محفظه فیدر سیم

• پشتیبانی از سیم‌های با قطر 0.8، 1.0 و 1.2 میلی‌متر

• وزن محفظه نباید از 10 کیلوگرم بیشتر شود

• تطابق دقیق قطر سیم با چرخ‌های فیدر ضروری است

  • مثال: چرخ داخلی برای سیم 1.0 میلی‌متر

  • چرخ بیرونی با شیار 0.8 میلی‌متر

عدم رعایت این موارد می‌تواند باعث تغذیه ناپایدار و افت کیفیت جوش شود.

کاربردهای دستگاه جوش لیزری

فرایند جوشکاری لیزری یک تکنیک جوشکاری ذوبی پیشرفته است که در آن دو قطعه فلزی با استفاده از پرتو لیزر با انرژی بالا به یکدیگر متصل می‌شوند. این پرتو لیزر به صورت متمرکز به حفره بین دو قطعه فلزی تابیده و حرارت مورد نیاز برای ذوب متریال فلزی و پر کردن حفره را تامین می‌کند. پس از سرد شدن، یک اتصال محکم و بادوام بین دو قطعه شکل می‌گیرد. این روش به دلیل دقت بسیار بالا و کارایی موثر، در صنایع بزرگ مانند خودروسازی و کشتی‌سازی به‌طور گسترده به کار گرفته می‌شود و اغلب با ماشین‌آلات رباتیک جهت افزایش سرعت و دقت در فرایندهای تولیدی ترکیب می‌گردد. در کارگاه‌های کوچک‌تر، استفاده از دستگاه‌های جوش لیزری دستی به دلیل هزینه‌های کمتر و نیاز به مهارت تخصصی پایین‌تر متداول است.

کاربردهای دستگاه جوش لیزر در صنعت به صورت زیر می‌باشد:

• صنایع خودروسازی: جوشکاری قطعات خودرو با هدف افزایش دقت، کاهش زمان تولید و بهبود کیفیت اتصالات، به ویژه در بخش‌هایی که دسترسی دشوار و نیاز به جوشکاری دقیق است.
• ساخت و ساز: کاربرد در اتصال قطعات فلزی سازه‌ها که نیاز به جوشکاری با دقت بالا و استحکام مناسب دارند، به ویژه در سازه‌های پیچیده و حساس مناسب است.
• تولیدات الکترونیکی: استفاده در جوشکاری قطعات کوچک و حساس مانند بردهای الکترونیکی که نیاز به حرارت کنترل‌شده و دقت میکروسکوپی دارند، با هدف کاهش آسیب به قطعات حساس و افزایش عمر مفید آنها به کار می‌رود.
• جوشکاری هنری: به‌کارگیری در پروژه‌های هنری و طراحی برای ساخت مجسمه‌های فلزی و قطعات تزیینی که نیاز به دقت بالا و جزییات پیچیده دارند، که امکان خلق آثار با کیفیت و زیبا را فراهم می‌کند.

مهم‌ترین نکات در هنگام خرید دستگاه جوش لیزری فایبر

در زمان خرید دستگاه جوش لیزری فایبر، توجه به نکات زیر از اهمیت بسزایی برخوردار است:

• کیفیت و اصالت: اطمینان حاصل کنید که دستگاه از بهترین قطعات و برندهای معتبر مانند Raycus و Max استفاده می‌کند، زیرا این امر تاثیر مستقیم بر عملکرد و دوام دستگاه خواهد داشت.
• قیمت مناسب: دستگاه‌های باکیفیت باید در مقایسه با کارایی و قابلیت‌های خود، قیمت رقابتی داشته باشند. تحلیل و مقایسه با سایر گزینه‌های موجود در بازار ضروری است.
• تحویل سریع: دستگاه‌ها معمولا حدود 2 ماه پس از سفارش تحویل داده می‌شوند. توصیه می‌شود این مورد را با کارشناسان فروش بررسی کنید.
• موجودی کامل: اطمینان حاصل کنید که لوازم مصرفی و قطعات اصلی به‌طور کامل موجود هستند تا در صورت خرابی، فرایند تعمیر و نگهداری به سرعت انجام شود.
• شرایط پرداخت: شرایط پرداخت انعطاف‌پذیر مانند امکان پرداخت نقد و یا به صورت چکی، می‌تواند در تصمیم‌گیری خرید تاثیرگذار باشد. همچنین جزییات مربوط به تعداد اقساط و شرایط چک باید شفاف باشد.
• لوازم مصرفی استاندارد: دستگاه باید شامل لوازم مصرفی استانداردی نظیر نازل‌ها و لنز فوکوس با کیفیت بالا باشد، که نقش بسزایی در کیفیت نهایی جوش ایفا می‌کند.
• ضمانت‌نامه‌ها و خدمات پس از فروش: اطمینان حاصل کنید که شرکت فروشنده ضمانت‌نامه‌ای چند ماهه، تعویض قطعات آسیب‌دیده، نصب و راه‌اندازی رایگان و آموزش فنی رایگان را ارائه می‌دهد. این موارد باید به صورت رسمی از سمت شرکت فروشنده تضمین شوند.

دلایل تفاوت قیمت دستگاه جوش لیزری فایبر با سایر دستگاه‌ها

دستگاه جوش لیزری فایبر به دلیل استفاده از اشعه لیزر متمرکز، قابلیت اجرای جوش، برش و زنگ‌زدایی با کیفیت بالا را دارد. این ویژگی‌ها، همراه با سهولت استفاده و دقت بالا، از عوامل اصلی تفاوت قیمت این دستگاه با سایر دستگاه‌های جوش موجود در بازار محسوب می‌شوند. کیفیت بالا در انجام عملیات، بهبود بهره‌وری و کاهش زمان و هزینه‌های تعمیرات از مزایای مهم این دستگاه است که قیمت بالاتر آن را توجیه می‌کند.

دلایل اصلی تفاوت قیمت عبارتند از:

• قابلیت مانور پیشرفته: امکان اجرای جوش‌های زیگزاگی و تغییر پالس که منجر به افزایش انعطاف‌پذیری و بهبود کیفیت جوشکاری در کاربردهای پیچیده صنعتی می‌شود. این ویژگی به ویژه در محیط‌های تولیدی با الزامات پیچیده اهمیت دارد.
• تنظیمات دقیق اشعه لیزر: قابلیت تنظیم دقیق قدرت و ابعاد اشعه لیزر توسط کاربر، که منجر به بهبود دقت جوشکاری و بهینه‌سازی استفاده از متریال می‌شود. این امکان به کاربران اجازه می‌دهد تا بسته به نوع متریال و الزامات خاص پروژه، پارامترهای لیزر را برای دستیابی به نتایج مطلوب تنظیم کنند.
• کاهش مصرف انرژی: جوش فایبر، به دلیل راندمان بالای تبدیل انرژی، مصرف برق کمتری نسبت به روش‌های جوش آرگون و CO2 در شرایط ضخامت و کیفیت مشابه دارد. این بهره‌وری انرژی، نه تنها هزینه‌های عملیاتی را کاهش می‌دهد بلکه تاثیرات زیست‌محیطی را نیز کمینه می‌کند.
• کیفیت بالای جوش: به دلیل قابلیت تنظیم فرکانس و سایر پارامترهای متغیر، امکان دستیابی به جوش‌هایی با دقت و کیفیت بالا فراهم می‌شود که نقص‌ها را به حداقل می‌رساند. این ویژگی‌ها به‌ویژه در صنایع حساس که نیازمند اتصالات بدون نقص و با کیفیت بالا هستند، بسیار حائز اهمیت است.

تجهیزات ایمنی در جوشکاری لیزری

جوشکاری لیزری به دلیل استفاده از پرتوهای پرانرژی لیزر، نیازمند رعایت دقیق نکات ایمنی و استفاده از تجهیزات حفاظتی مناسب است تا از بروز آسیب‌های جدی به اپراتورها جلوگیری شود. در ادامه، تجهیزات ایمنی ضروری در جوشکاری لیزری معرفی می‌شوند:

1. عینک محافظ لیزر: پرتوهای لیزر می‌توانند به چشم‌ها آسیب‌های جدی وارد کنند. استفاده از عینک‌های مخصوص با فیلترهای مناسب برای طول موج لیزر مورد استفاده، ضروری است. این عینک‌ها باید مطابق با استانداردهای ایمنی باشند و از چشمان در برابر تابش مستقیم و پراکنده لیزر محافظت کنند.
2. لباس‌های حفاظتی: پوشیدن لباس‌های مقاوم در برابر حرارت و اشعه، مانند کت و شلوارهای مخصوص جوشکاری، از پوست در برابر سوختگی و تابش‌های مضر محافظت می‌کند. این لباس‌ها باید تمام بدن را پوشش دهند و از مواد نسوز ساخته شده باشند.
3. دستکش‌های ایمنی: دستکش‌های مقاوم در برابر حرارت و اشعه، از دستان در برابر سوختگی و جرقه‌های ناشی از جوشکاری محافظت می‌کنند. این دستکش‌ها باید از متریال با کیفیت و مقاوم ساخته شده باشند تا حداکثر حفاظت را فراهم کنند.
4. ماسک تنفسی: در حین جوشکاری لیزری، دودها و بخاراتی تولید می‌شوند که ممکن است حاوی مواد سمی باشند. استفاده از ماسک‌های تنفسی مناسب، از استنشاق این گازها و بخارات جلوگیری می‌کند و به حفظ سلامت دستگاه تنفسی کمک می‌کند.
5. کلاه ایمنی: کلاه‌های ایمنی با شیلد محافظ، از سر و صورت در برابر جرقه‌ها، تابش لیزر و سایر خطرات محافظت می‌کنند. این کلاه‌ها باید به‌گونه‌ای طراحی شده باشند که علاوه بر حفاظت، راحتی کاربر را نیز تامین کنند.
6. کفش‌های ایمنی: کفش‌های مقاوم در برابر حرارت و لغزش، از پاها در برابر سوختگی و آسیب‌های مکانیکی محافظت می‌کنند. این کفش‌ها باید دارای زیره‌های مقاوم و عایق باشند تا از پاها در برابر حرارت و اشیا تیز محافظت کنند.
7. پرده‌ها و موانع محافظ: استفاده از پرده‌ها و موانع مخصوص در محیط کار، از انتشار پرتوهای لیزر به مناطق دیگر جلوگیری می‌کند و ایمنی سایر کارکنان را تضمین می‌کند. این موانع باید از متریال مقاوم در برابر لیزر ساخته شده باشند و به‌درستی در محل نصب شوند.

نکات تکمیلی:

• آموزش و آگاهی: اپراتورها باید آموزش‌های لازم در زمینه ایمنی جوشکاری لیزری را دریافت کنند و با خطرات مرتبط آشنا باشند.
• بازرسی و نگهداری تجهیزات: تجهیزات ایمنی باید به‌طور منظم بازرسی و در صورت نیاز تعویض شوند تا کارایی و اثربخشی آن‌ها حفظ شود.
• تهویه مناسب: اطمینان از وجود سیستم تهویه مناسب در محیط کار، به کاهش غلظت دودها و بخارات مضر کمک می‌کند.

رعایت این نکات و استفاده از تجهیزات ایمنی مناسب، به‌طور قابل توجهی خطرات مرتبط با جوشکاری لیزری را کاهش می‌دهد و سلامت و ایمنی اپراتورها را تضمین می‌کند.

معرفی بهترین دستگاه جوش لیزری

دستگاه جوش لیزری فایبر 1500/2000/3000 وات

دستگاه جوش لیزری فایبر با توان‌های 1500، 2000 و 3000 وات، به عنوان یکی از پیشرفته‌ترین فناوری‌های جوشکاری و برش و همچنین تمیزکنندگی فلزات در صنایع مختلف از جمله هوافضا، خودروسازی، تولید تجهیزات پزشکی و صنایع سنگین شناخته می‌شود. این دستگاه با استفاده از تکنولوژی لیزر فایبر، قادر به انجام جوش‌های با دقت بالا و برش‌های تمیز بر روی متریال‌هایی مانند آهن، استیل، آلومینیوم و آلیاژهای متنوع است. این فناوری با بهره‌گیری از پرتوی متمرکز لیزر و بدون نیاز به متریال واسط، امکان ایجاد اتصالات فلزی را با حداقل حرارت و تغییر شکل فراهم می‌سازد. این ویژگی به طور قابل توجهی خطر تغییر شکل حرارتی قطعات را کاهش می‌دهد و موجب بهبود کیفیت نهایی جوش می‌گردد.

دستگاه جوش لیزری فایبر قابلیت‌های متنوعی دارد که شامل جوشکاری نقطه‌ای، خطی و دورانی است. همچنین، با تغییر نازل، می‌توان عملیات تمیزکاری و زنگ‌زدایی را به طور موثری انجام داد، که این امر باعث بهبود کیفیت جوش و کاهش نیاز به عملیات پردازشی پس از جوشکاری می‌شود.

مقایسه بین جوشکاری لیزری و جوشکاری آرگون نشان می‌دهد که جوشکاری لیزری از نظر سرعت، سادگی عملیات و ایمنی فرایند برتری دارد. عدم نیاز به گازهای محافظ و کاهش حرارت ورودی به قطعه باعث می‌شود که ایمنی و بهره‌وری این فرایند به شکل قابل توجهی افزایش یابد. علاوه بر این، دستگاه جوش لیزری فایبر قادر است متریال‌های مختلف با ضخامت‌های گوناگون را به خوبی جوش دهد، از جمله فولاد با ضخامت‌های بالا و آلیاژهای سبک که به دقت بالا نیاز دارند. این ویژگی‌ها نه تنها کیفیت جوش را افزایش می‌دهد، بلکه به کاربران امکان می‌دهد تا با انعطاف‌پذیری بیشتری در انواع پروژه‌های صنعتی عمل کنند.

نتیجه‌گیری

انواع دستگاه جوش لیزری، به‌ویژه مدل فایبر، به‌عنوان یکی از پیشرفته‌ترین فناوری‌های جوشکاری شناخته می‌شود که به دلیل دقت بالا، سرعت عمل و کارایی، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده است. بررسی اجزای اصلی این دستگاه نشان می‌دهد که هر بخش، از منبع لیزر تا سیستم خنک‌کننده و کنترلرها، نقش حیاتی در بهبود عملکرد و کیفیت جوشکاری ایفا می‌کند. اجزای دقیق و طراحی مدرن این دستگاه‌ها، امکان جوشکاری متریال‌های متنوع، از جمله فلزات سبک و سنگین، را با حداقل آسیب حرارتی فراهم می‌سازد.

این دستگاه علاوه بر جوشکاری، قابلیت‌های دیگری همچون برش و تمیزکاری لیزری را نیز داراست که باعث انعطاف‌پذیری و کاربرد گسترده‌تر در فرایندهای صنعتی می‌شود. همچنین، مزایایی همچون کاهش مصرف انرژی، کاهش حرارت ورودی و امکان تنظیم دقیق پارامترها، موجب شده‌اند که دستگاه جوش لیزری فایبر گزینه‌ای ایده‌آل برای افزایش بهره‌وری و کاهش هزینه‌های تولید باشد.

آشنایی دقیق با اجزای دستگاه جوش لیزری و انتخاب صحیح آن بر اساس نیازهای صنعتی، می‌تواند به بهینه‌سازی فرآیندهای جوشکاری و بهبود کیفیت محصولات کمک شایانی کند. پیشنهاد می‌شود که مشتریان پیش از خرید، به کیفیت اجزا، خدمات پس از فروش و اصالت دستگاه توجه ویژه‌ای داشته باشند تا بتوانند از تمام مزایای این فناوری پیشرفته بهره‌مند شوند.

برای کسب اطلاعات بیشتر و مشاوره تخصصی، می‌توانید با کارشناسان شرکت روتک برای قیمت دستگاه جوش لیزر فایبر با شماره 02148000090 تماس بگیرید تا مناسب‌ترین دستگاه جوش لیزری را بر اساس نیازهای خود انتخاب کنید.
