تبدیل عکس به خط برای لیزر در کورل
ت
تحریریه روتک
خلاصه مقاله
در این مقاله، به نحوه آمادهسازی فایلها با فرمت مناسب یا تبدیل عکس به خط برای لیزر در کورل برای استفاده در دستگاه برش لیزر خواهیم پرداخت.
تبدیل عکس به خط برای لیزر در کورل | در این مقاله، به نحوه تبدیل عکس به خط برای لیزر در کورل با فرمت مناسب برای استفاده در دستگاه برش لیزر خواهیم پرداخت. نرمافزار کورلدراو یکی از ابزارهای کلیدی و پراستفاده در حوزه حکاکی لیزری است که قابلیتهای متعددی برای ایجاد لوگوهای وکتور و طرحهای هنری به کاربران این صنعت ارائه میدهد، بهویژه برای حکاکان و صاحبان دستگاههای حکاکی و برش لیزری.
کورلدراو قادر به پشتیبانی از تصاویر بیتمپ (Bitmap) و وکتور است. این در حالی است که بیشتر نرمافزارهای حکاکی تنها فرمت وکتور را پشتیبانی میکنند. از اینرو، چنانچه بخواهید با تصویری بهصورت بیتمپ کار کنید، لازم است ابتدا آن را در نرمافزار کورلدراو به وکتور تبدیل نمایید.
تبدیل عکس به خط برای لیزر در کورل: معرفی نرمافزار کورلدراو
نرمافزار کورلدراو بهعنوان یک نرمافزار مبتنی بر بردار، برای طراحی و ترسیم طرحهای خطی، یا بهعبارت دیگر وکتور، مورد استفاده قرار میگیرد. علاوه بر این، برای تبدیل فایلهای بیتمپ (Bitmap) به فرمت وکتور، لازم است که تصویر مذکور را بهصورت خطی در نرمافزار کورلدراو بازطراحی نمایید.
مراحل تبدیل عکس به خط برای لیزر در کورل
در این مقاله، اطلاعات اولیهای برای تبدیل عکس به خط برای لیزر در کورل با فرمت مناسب جهت استفاده در دستگاههای برش لیزری ارائه شده است. برای تبدیل تصویر به خطوط مناسب برای لیزر در نرمافزار کورلدراو، باید مراحل زیر را دنبال کنید:
مراحل تبدیل عکس به خط برای لیزر در کورل
| مرحله | شرح |
| وارد کردن تصویر | استفاده از ابزار Import یا عملیات درگ کردن تصویر |
| رسم خطوط طرح | استفاده از ابزار Pen برای رسم دقیق خطوط اصلی |
| تبدیل به وکتور | استفاده از Trace Bitmap و انتخاب Quick Trace |
| ذخیرهسازی فایل | انتخاب EXPORT و ذخیره به فرمت DXF |
| تنظیمات نهایی | باز کردن فایل در نرمافزار دستگاه لیزر برای تنظیمات برش |

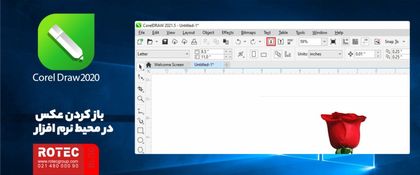

ابتدا تصویر مورد نظر را با استفاده از عملیات drag کردن یا از طریق گزینه ‘Import’ در نوار ابزار وارد محیط نرمافزار کنید. سپس با استفاده از ابزارهایی مانند ‘Pen’، خطوط اصلی طرح مورد نظر را بهطور دقیق رسم نمایید.

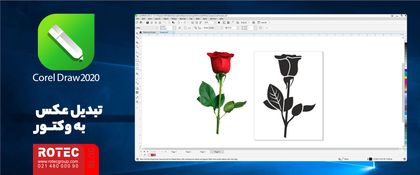

توجه: اگر تصویر مورد نظر بهصورت آنالیز شده در مقیاس سیاه و سفید و با کیفیت مناسب به محیط نرمافزار کورلدراو وارد شود، میتوان از روش میانبر برای تبدیل آن به فرمت وکتور استفاده کرد. این کار از طریق گزینه ‘Trace Bitmap’ و انتخاب گزینه ‘Quick Trace’ انجام میگیرد.

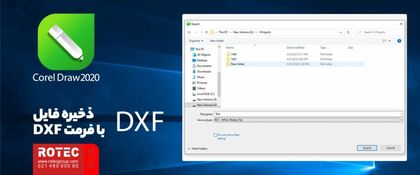

پس از تکمیل طراحی شکل مورد نظر در قالب وکتور، برای تبدیل عکس به خط برای لیزر در کورل جهت استفاده در دستگاه لیزر، از منوی ابزار استاندارد گزینه ‘EXPORT’ (میانبر: Ctrl + E) را انتخاب کنید. در پنجره باز شده، ابتدا محل ذخیرهسازی فایل را تعیین کرده و از منوی کشویی ‘Save as type’ فرمت ‘DXF’ را انتخاب نمایید. پس از نامگذاری فایل در بخش ‘Name’، آن را ذخیره کنید.
در نهایت، فایل ذخیره شده با فرمت ‘DXF’ را برای تنظیمات نهایی مربوط به برش و حکاکی در نرمافزار مخصوص دستگاه لیزر باز کنید.
دانلود نرمافزار کورل
شرکت روتک مجموعهای کامل از نرمافزارهای تخصصی مورد نیاز برای دستگاههای برش فلزات و غیرفلزات ارائه میدهد. برای دانلود نرمافزار کورل، نیازی به پرداخت هزینه نیست؛ با مراجعه به صفحه مربوط به نرمافزار لیزر، میتوانید نسخههای مختلف این نرمافزار را بر اساس نیاز خود دانلود کنید. در صورت مواجهه با مشکلات فنی هنگام استفاده از نرمافزار، امکان دریافت راهنمایی و مشاوره رایگان از کارشناسان فنی روتک فراهم است.
پشتیبانی فرمتها در نرمافزار کورل
نرمافزار کورلدراو قابلیت پشتیبانی از تصاویر بیتمپ (Bitmap) و وکتور را دارد. چنانچه بخواهید با تصویری با فرمت بیتمپ کار کنید، ابتدا باید آن را در نرمافزار کورل به وکتور تبدیل کنید.
| فرمت فایل | توضیحات |
| Bitmap | نیاز به تبدیل به وکتور برای استفاده در دستگاههای لیزر |
| Vector | فرمت اصلی برای طراحی و برش لیزری در کورلدراو |
کاربردهای نرمافزار کورلدراو
کورلدراو یکی از نرمافزارهای بسیار پرکاربرد در صنعت حکاکی است و ابزارهای پیشرفتهای برای طراحی لوگوهای وکتور و خلق طرحهای هنری در اختیار کاربران قرار میدهد. این نرمافزار بهویژه برای صاحبان دستگاههای حکاکی و برش لیزری، بهعنوان ابزاری ضروری برای آمادهسازی طرحهای دقیق و قابل استفاده در فرایند حکاکی شناخته میشود.
نتیجهگیری
تبدیل عکس به خط برای لیزر در کورل برای دستگاههای برش لیزری با استفاده از نرمافزار کورلدراو، به دلیل پشتیبانی از فرمتهای بیتمپ و وکتور، روندی کارآمد و ساده دارد. کورلدراو ابزارهای مختلفی مانند ‘Trace Bitmap’ برای تبدیل تصاویر بیتمپ به وکتور ارائه میدهد که به کاربران این امکان را میدهد تا طرحهای دقیق و قابل اجرا برای دستگاههای لیزری آماده کنند. همچنین فرمت DXF بهعنوان گزینهای استاندارد برای برش لیزری انتخاب میشود و مراحل سادهای برای ذخیره و استفاده از فایلها دارد. بنابراین، استفاده از کورلدراو برای کاربران دستگاههای برش لیزری یک انتخاب بهینه و ضروری به شمار میآید.
چرا باید تصاویر بیتمپ را به وکتور تبدیل کنیم؟
تصاویر بیتمپ شامل پیکسلها هستند و نمیتوانند با دقت بالا برای برش لیزری استفاده شوند، در حالی که وکتورها خطوط دقیق و بدون افت کیفیت ارائه میدهند.
بهترین فرمت برای ذخیره فایل در کورلدراو جهت استفاده در دستگاه لیزر چیست؟
فرمت DXF برای ذخیرهسازی فایلها مناسب است، زیرا بیشتر دستگاههای برش لیزری از این فرمت پشتیبانی میکنند.
آیا میتوان بهسرعت یک تصویر بیتمپ را به وکتور تبدیل کرد؟
بله، با استفاده از ابزار Trace Bitmap در کورلدراو میتوانید بهراحتی و با گزینه Quick Trace این کار را انجام دهید.
آیا برای دانلود نرمافزار کورلدراو باید هزینهای پرداخت کرد؟
خیر، نسخههای مختلف نرمافزار کورلدراو بهصورت رایگان از طریق سایتهای معتبر قابل دانلود هستند و شرکت روتک نیز این امکان را فراهم کرده است.
نظرات (۳۵)
م
مبینا هاشمیان۲ سال پیش
خسته نباشید وقت بخیر اگه فایل بدیم برامون برش میزنین با نرم افزار کورل؟
روتک۲ سال پیش
سلام وقت بخیر. متاسفانه ما خدمات لیزری انجام نمیدیم و فقط در حوزه فروش دستگاه لیزر فعالیت میکنیم.
ی
یونس قدیری۲ سال پیش
سلام ما ی طرحی به همراه متن رو میخواستیم با دستگاه حک بزنیم داخل کورل کشیدم تبدیل به فرمت dxf کردم. متن و خود لوگو به صورت تو پر هست ولی وقتی میبرم داخل نرم افزار ezcad فرمتش تو خالی میشه و امکان اینکه هاشور هم بزنم داخل ایزی کد نیست بعبارتی خطوط بیرونب متن و لوگوی که دارم حک میخوره در صورتی که میخوام داخل متن و لوگو حک بشه.
روتک۲ سال پیش
سلام وقت بخیر به طور کلی طرح به صورت توخالی وارد محیط ezcad میشود و برای تو پر شدن باید از گزینه hach دربالای نرم افزار استفاده کنید. در مورد مشکل حکاکی، احتمالا یک کادر دور طرح دارید و کار را group کردید به همین دلیل به جای داخل طرح ، دور طرح حک میخورد.
م
میثاق محسنی۲ سال پیش
سلام وقت بخیر بنده یه تعداد طرح دارم که با برنامه Rdwork 6 آماده شده الان میخوام طرح ها داخل Rdwork8 اجرا بشه ولی نمیشه،ممنون میشم راهنمایی بفرمایید
روتک۲ سال پیش
سلام وقت بخیر RDWork 6 نسخه خیلی قدیمی هست و باید طرح هارو دوباره آماده کنید.
ع
علی رضایی۲ سال پیش
سلام وقت بخیر استاد ببخشید،من کار تولیدی لامپ ال ای دی دارم،برای لیزر رو بدنه لامپ احتیاج ب نشان استاندارد ایران دارم،در برنامه کورل تمام مشخصات لامپ رو ک طراحی میکنم و در برنامه ایزی کات اجرا میکنم همه چی درست هست بغیر از لوگو نشان استاندارد ایران ،نشان استاندارد رو از نت دانلود کردم،،،فرمتش باید وی باشه برای طراحی در کورل؟ ممنون میشم راهنمایی بفرمایید
روتک۲ سال پیش
سلام وقت بخیر برای طراحی در کورل وارد بخش import شوید، هر فرمتی که در نرم افزار قابل اجرا باشد را آنجا به شما نشان میدهد. اما در کل میتوانید عکس لوگوی استاندارد را به طور مستقیم و بدون طراحی با فرمت jpeg یا jpg در ezcad وارد کنید و حکاکی را انجام دهید.
ر
رنجبر۲ سال پیش
سلام وقت بخیر من فایل dxf که سیو میکنم توی سیستم لیزرم تمامی خط ها از هم جدا میشن در صورتی که شکل تماما متصل میباشد . فکر میکنم موقع سیو اون پنجره ای که باز میشه تنظیماتش اشتباه چون وقتی تغییر میدم تمامی خط هام متصل میشن ولی چند ضلعی میشن . چه تنظیماتی باید وارد کنم داخل پنجره ی سیو نهایی فایل . ممنون میشم پاسخ بدین .
روتک۲ سال پیش
سلام وقت بخیر در بعضی از طرح ها، فرمت DXF نرم افزار کورل دچار مشکل میشود. در این مواقع باید ابتدا طرح را به صورت PDF از کورل خروجی بگیرید و در نرم افزار ایلاستریتور آن را باز کنید. با استفاده از ابزار pathfiner از weld بودن طرح مطمئن شوید و در نهایت با فرمت DXF خروجی بگیرید.
م
محمد زینلی۲ سال پیش
نرم افزار کورل dxf
روتک۲ سال پیش
سلام وقت بخیر لطفا سوال خود را دقیق تر مطرح کنید.
آ
آرمین مرادی۳ سال پیش
وقت بخیر من فایلی رو که تو کرول اماده میکنم بعد از اجرا تو آرتکم طرح پله پله میشه ، باید چیکار کنم که این اتفاق نیوفته
روتک۳ سال پیش
سلام وقت بخیر ورژن کورل یا آرتکم را تغییر دهید و دوباره نصب کنید.
ع
عباسی۴ سال پیش
سلام و خداقوت، ببخشید من فایل کورل رو با فرمت خود کورل و DXF و DWG برای لیزر دستگاه CNC میفرستم ولی میگن فایل باز نمیشه. اگر امکانش هست راهنمایی بفرمایید چیکار باید بکنم؟ ممنون میشم.
روتک۴ سال پیش
دستگاه های CNC با خروجی های سه بعدی کار میکنند پسوند های اعلامی شما همگی دو بعدی هستند لذا باید از نرم افزای های کمکی مثل artcam استفاده نمایید.
م
میلاد۴ سال پیش
سلام شاید این پست جای درستی برای سوالم نباشه مشکل من نمایش صحیح متن فارسی هست غالبا با اتوکد کار میکنم برای برش با دستگاه لیزر برنامه مرود استفاده توی دستگاه لیزر هم cypcut هست مشکل اینجاست که برنامه cypcut تکس فارسی رو به صورت جدا جدا و حروف هر کلمه رو از آخر به اول مینویسه داخل اتوکد هم بعد از اکسپلود کردن متن (که قابل خوندن برای برنامه لیزر بشه،( باز همین اتفاق می آفته من تا به حال از کورل استفاده نکردم. آیا متن فارسی رو به طور کامل نمایش میده و وقتی ازش خروجی dxf بگیرم، داخل برنامه های لیزر دوباره به طور صحیح نمایش میده؟ ممنون میشم راهنمایی کنید چون تا الآن هیچ کس نتونسته راه حلی بده مخلص کلام میشه اینکه چطور میتونم یه متن فارسی رو به خطوط ترسیم تبدیل کنم حالا توی هر برنامه ای (که در انتها بتونم با لیزر برش بزنم)
روتک۴ سال پیش
سلام با خروجی های مختلف و ورژن های مختلف خروجی از اتوکد بگیرید این کار رو با پسوند های DXF و AI وPLT میتوانید چک کنید همچنین در صورتی که از اتوکد نتیجه مناسب گرفته نشد می توانید با استفاده از کورل و Weld کردن متون فارسی را به نرم افزار CYTCUT را منتقل کنید.
ا
الهه۴ سال پیش
سلام من طرحی رو میخام بدم برای برش روی طلق گفتن فرمتش کرول 12 تا ۱۶ باشه ، میخاستم بدونم با برنامه راینو اگه خروجی ia بگیرم تو برنامه کرول بازمیشه؟
تحریریه روتک۴ سال پیش
سلام وقت بخیر اگر منظور شما فایل ai است برای برش استفاده میشود؛ اگر منظور باز شدن فایل راینو در کرول است توسط طراح برنامه باید راهنمایی شوید. جهت کسب اطلاعات بیشتر با کارشناسان فروش روتک 02148000090 تماس بگیرید.
