چیلر دستگاه لیزر چیست؟ اهمیت و تاثیر چیلر بر افزایش دقت و کیفیت

چیلر دستگاه لیزر چیست | کنترل دما یکی از عوامل حیاتی برای دستیابی به نتایج بهینه در دستگاه‌های لیزری یکی از مهم‌ترین آیتم‌ها است. اهمیت کنترل دما برای انجام عملیات مختلف از جمله جوشکاری، برش و حکاکی بسیار اهمیت دارد.

بهترین راه برای کنترل و مدیریت دما در دستگاه‌های لیزری، استفاده از چیلرها است. چیلرها به عنوان سیستم‌های خنک‌کننده، نقش مهمی در حفظ دمای مناسب دستگاه لیزری و جلوگیری از افزایش دما و گرمای زیاد در دستگاه دارند.

در این مطلب از شرکت روتک، به بررسی نقش و اهمیت چیلرها در دستگاه‌های لیزری می‌پردازیم؛ در این مقاله متوجه می‌شویم که استفاده از چیلرها چگونه می‌تواند به بهبود عملکرد، دقت و کیفیت عملیات لیزری کمک کند. با آشنایی بیشتر با این تکنولوژی، می‌توانیم بهترین روش‌ها برای انتخاب، نصب و استفاده از چیلرها در دستگاه‌های لیزری را شناخته و بهره‌ وری این دستگاه‌ها را افزایش دهیم.

چیلر دستگاه لیزر چیست؟

امروزه و با پیشرفت چشمگیر تکنولوژی، دستگاه‌های لیزری با توان بالاتر و گرمای بیشتر عرضه شده‌اند؛ بنابراین برای حفظ عملکرد صحیح دستگاه لیزر در بلند مدت، نیاز به استفاده از تجهیزات خنک‌کاری مانند چیلر لیزر است.

چیلر لیزر نقش مهمی در خنک‌کردن تیوب لیزر و کنترل دمای آب دارد. در کاربردهایی مانند برش‌کاری و جوشکاری که نیاز به کنترل دقیق حرارت دارند، استفاده از چیلر لیزر ضروری است. در دستگاه‌های با توان کم از رادیاتور و مدار آب ساده برای خنک‌کاری استفاده می‌شود، اما برای دستگاه‌های پرقدرت لیزر، استفاده از چیلر لازم است. چیلر لیزر به حفظ عملکرد و افزایش طول عمر دستگاه لیزر کمک می‌کند و در انواع دستگاه‌های لیزر صنعتی استفاده می‌شود.

چیلر لیزری، دستگاهی مستقل است که به دستگاه برش یا حکاکی لیزر متصل می‌شود. این دستگاه با هدایت و گردش یک مایع مثل آب به دو بخش اصلی دستگاه می‌رود و به کاهش دمای آن‌ها کمک می‌کند.

عملکرد اصلی چیلر دستگاه لیزری بر روی ژنراتور یا منبع لیزر و هد دستگاه است. این قطعات در حین کار دمای بالایی تولید می‌کنند، بنابراین برای جلوگیری از آسیب به آن‌ها و حفظ عملکرد صحیح دستگاه لیزر، استفاده از چیلر ضروری است؛ چیلر دستگاه لیزر هدف از کاهش دما و حفظ عملکرد بهتر دستگاه است.

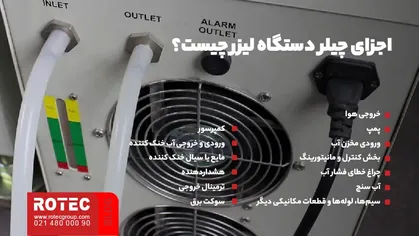

اجزای چیلر دستگاه لیزر چیست؟

اجزای اساسی با هدف حفظ دمای مناسب و بهبود عملکرد دستگاه لیزر به کار می‌روند و شامل موارد زیر است:

• کمپرسور (راه‌حل‌های رفع خرابی کمپرسور چیلر لیزری را در این مقاله بخوانید.)
• ورودی و خروجی آب خنک‌ کننده
• مایع یا سیال خنک کننده
• هشداردهنده
• ترمینال خروجی
• سوکت برق
• خروجی هوا
• پمپ
• ورودی مخزن آب
• بخش کنترل و مانیتورینگ
• چراغ خطای فشار آب
• آب‌ سنج
• سیم‌ها، لوله‌ها و قطعات مکانیکی دیگر

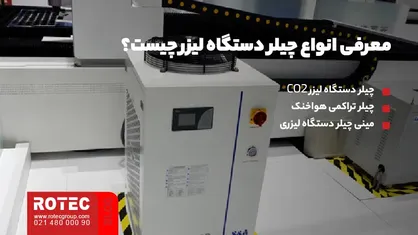

معرفی انواع چیلر دستگاه لیزر چیست؟

سیستم‌های خنک‌ کننده با استفاده از مایعات مختلف از گرمازایی اجزای دستگاه لیزر جلوگیری می‌کنند؛ برای مثال آب به عنوان یکی از مایعات و سیالات خنک‌ کننده رایج‌، مورد استفاده در دستگاه‌های چیلر است. طراحی صحیح سیستم چیلر آب می‌تواند بهبود کارایی و ایمنی خنک‌کننده دستگاه‌های لیزری پرقدرت را فراهم کند. در ادامه به بررسی انواع دستگاه چیلر لیزری می‌پردازیم:

چیلر دستگاه لیزر CO2

نوعی سیستم خنک‌کننده در دستگاه لیزر CO2 است که به منظور خنک سازی این دستگاه مورد استفاده قرار می‌گیرد. این نوع چیلر برای کنترل و مدیریت دما در دستگاه لیزر CO2 استفاده می‌شود. وظیفه اصلی این چیلر، خنک کردن قطعات کلیدی دستگاه لیزر CO2 مانند لیزر و دستگاه تولید یا منبع لیزر است.

با کاهش دما و حفظ آن در محدوده مورد نیاز، چیلر دستگاه لیزر CO2 به بهبود عملکرد، دقت و پایداری دستگاه کمک می‌کند و از خرابی قطعات به دلیل گرمای زیاد جلوگیری می‌نماید. این چیلر معمولا به صورت یک دستگاه مستقل به دستگاه لیزر CO2 متصل می‌شود و با استفاده از یک مایع خنک‌کننده، دمای دستگاه را کنترل می‌کند.

استفاده از دستگاه برش لیزر CO2 در دماهای بالا ممکن است باعث کاهش دقت و پایداری پرتو لیزر شود. افزایش حرارت به تیوب لیزر ممکن است به آن آسیب برساند و نیازمند تعمیرات پرهزینه یا حتی تعویض تجهیزات لیزر شویم. محدوده دمای ایمن برای دستگاه لیزر CO2 تقریبا بین 60 تا 77 درجه فارنهایت است و امکان تنظیم این دما توسط چیلر وجود دارد. حفاظت از تیوب دستگاه CO2 به منظور حفظ کارایی و عملکرد بهینه دستگاه از اهمیت بالایی برخوردار است.

چیلر تراکمی هواخنک

این چیلر دارای فن‌های خنک کننده بوده و با استفاده از برج خنک کننده و جریان آب، خنک کردن کندانسور را انجام می‌دهد. ین نوع چیلر از فن‌ها برای جریان هوای سرد بر روی سطح گرم صرفه‌جویی می‌کند. هوا از طریق فن‌ها به داخل چیلر می‌وزد و از طریق یک سیستم تراکمی، هوا خنک شده و به محیط خارجی باز می‌گردد. این نوع چیلر معمولا برای سیستم‌های خنک کننده کوچک‌تر مانند سیستم‌های تهویه هوا در ساختمان‌ها یا سیستم‌های خنک کننده مخازن کاربرد دارد.

مینی چیلر دستگاه لیزری

مینی چیلر یک دستگاه سرد کننده آب است که پس از سرد کردن، آب سرد را با پمپ جهت مصارف سرمایشی پمپاژ می‌کند. اگر این دستگاه به عنوان سیستم سرمایش ساختمان مورد استفاده قرار بگیرد، آب سرد با پمپ به فن کویل‌ها یا هواسازهای درون ساختمان پمپاژ می‌شود و در آنجا عمل سرمایش هوا را انجام می‌دهد. اگر این دستگاه به عنوان سیستم سرمایش صنعتی استفاده شود، آب سرد وارد یک مبدل حرارتی یا دستگاه صنعتی مورد نظر شده و دمای آن را کاهش می‌دهد. پرکاربردترین نوع این سیستم، مینی چیلر تراکمی هوا خنک است که از فن خنک کننده برای خنک کردن کندانسور استفاده می‌کند و بدون مصرف آب عمل می‌کند.

مینی چیلر تراکمی مشابه چیلر تراکمی بر پایه سیکل تبرید تراکمی کار می‌کند و در مداری بسته عمل سرد سازی آب انجام می‌دهد. این دستگاه در تهویه ساختمان و صنایع به عنوان دستگاه اصلی خنک کننده استفاده می‌شود. همچنین، در صنعت به عنوان ابزار اصلی خنک کننده در هر جایی که نیاز به خنک کاری دارد، مورداستفاده قرار می‌گیرد. این دستگاه می‌تواند آب را گرم یا سرد کند و بسته به نیاز پروژه طراحی و تولید شده و به فروش می‌رسد.

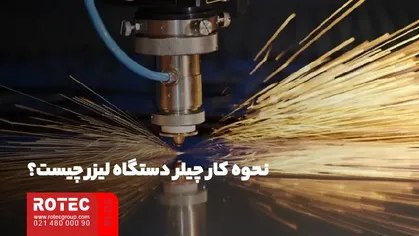

نحوه کار چیلر دستگاه لیزر چیست؟

چیلرهای آبی دارای واحد تبریدی هستند که آب را به قسمت‌های ژنراتور و هد دستگاه منتقل می‌کنند و آن‌ها را خنک می‌کنند. این فرایند تبادل حرارت را انجام داده و آب گرمای اجزای دستگاه را جذب کرده و خنک می‌کند. چیلرها ظرفیت‌های مختلفی دارند که از 600 وات تا چند کیلو وات متغیر است. این چیلرها تا پایان عملکرد دستگاه لیزر به تبادل حرارت ادامه می‌دهند.

اساس کارکرد در چیلرهای لیزری، بر اساس چرخه جذب و دفع گرما توسط مبرد عمل می‌کند. مبرد گرمای دریافتی را با دبی و دمای مشخص جذب کرده و سپس آن را دفع می‌کند. برای جذب گرما در دستگاه، از ترکیباتی مانند آب و اتیلن گلیکول، آب دیونیزه و آب آشامیدنی استفاده می‌شود. پمپ چیلر گرمای جذب شده را به چرخه تبرید ارسال کرده و در نهایت از محیط دستگاه خارج می‌کند.

دلایل استفاده چیلر دستگاه لیزر چیست؟

پرتو‌های لیزر در طول استفاده مداوم گرما زیادی تولید می‌کنند که می‌تواند به ترک‌ خوردگی و خمیدگی تیوب شیشه‌ای و کاهش کیفیت پرتوهای لیزر منجر شود. حفاظت از دستگاه‌های لیزر ضروری است؛ زیرا این دستگاه‌ها قیمت بالایی دارند و آسیب به اجزای آن‌ها می‌تواند هزینه‌های زیادی به همراه داشته باشد. استفاده از چیلر حتی برای دستگاه‌های لیزر با توان کم نیز ضروری است.

ظرفیت خنک کنندگی دستگاه چیلر لیزری چقدر است؟

تعیین ظرفیت خنک‌کنندگی چیلر لیزر از اهمیت بالایی برخوردار است و برای انتخاب این تجهیز باید مدنظر قرار گیرد. ظرفیت خنک‌کاری چیلر دستگاه لیزر، مقدار گرمایی است که باید از دستگاه خارج شود و به صورت BTU/hr یا تن تبرید بیان می‌شود. این معیارها به کمک ضرب کردن مقدار کیلووات ظرفیت چیلر در عدد 0.284 محاسبه می‌شوند.

نکات مهم چیلر دستگاه لیزر چیست؟

هنگام استفاده از دستگاه چیلر باید به نکات زیر توجه شود:

• هرگز دستگاه را بدون آب روشن نکنید.
• جایگاه درست دستگاه در محیطی با تهویه مناسب، خشک، دور از گرما و بدون رطوبت است.
• آب دستگاه چیلر در حین جابه‌جایی باید تخلیه شود.
• اگر مدت زمان زیادی است که از دستگاه چیلر استفاده نمی‌شود، بهتر است تا آب دستگاه تخلیه شود.
• برای پیشگیری از مسدود شدن جریان هوا و خروجی هوای دستگاه باید فاصله حداقلی 30 سانتی‌متر دستگاه با پشت دیوار رعایت شود.
• در مناطق سرد، فصول سرد یا دمای پایین هوا باید از ضد یخ غیر خورنده استفاده شود.
• برای عملکرد صحیح فن رادیاتور همواره باید آب دستگاه تنظیم شود؛ کمبود آب منجر به از کار افتادگی این قطعه می‌شود.
• در چیلرهای لیزر، امکانات ایمنی و کنترلی مهمی برای عملکرد بهینه مورد نیاز است. این امکانات شامل نمایشگرهای دما و فشار دقیق، هشدارهای صوتی و بصری برای اطلاع از تغییرات دما و سیستم اتوماتیک خاموش کننده دستگاه است. این ویژگی‌ها برای استفاده ایمن و موثر از چیلر لیزر ضروری هستند.

مطالعه مقاله: کاربرد چیلر چیست؟

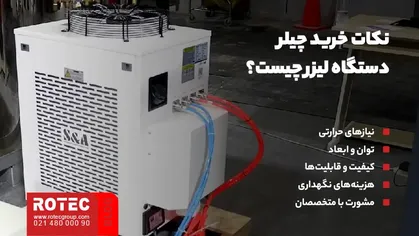

نکات خرید چیلر دستگاه لیزر چیست؟

در خرید دستگاه چیلر برای دستگاه برش لیزر، نکاتی از قبیل تناسب توان لیزر و ظرفیت چیلر، هزینه نصب و خرید، الزامات چیلر و امکانات آن باید مد نظر قرار گیرد. انتخاب چیلر با ظرفیت مناسب و امکانات کنترلی و ایمنی مناسب می‌تواند به بهبود عملکرد و حفاظت از دستگاه لیزر کمک کند. قبل از خرید یک دستگاه چیلر لیزری، برخی از نکات مهمی که باید در نظر گرفته شوند عبارت‌اند از:

نیازهای حرارتی

باید نیازهای حرارتی دستگاه لیزری را به دقت مورد بررسی قرار داده شود تا در نهایت یک چیلر با ظرفیت مناسب برای تبادل حرارت با دستگاه لیزر انتخاب شود.

توان و ابعاد

توان و ابعاد چیلر انتخابی، باید با نیازهای دستگاه لیزری سازگار و به طور کامل قادر به خنک‌ سازی دستگاه باشد.

کیفیت و قابلیت‌ها

در مرحله خرید چیلر لیزر، توان، دمای آب ورودی و خروجی، شدت جریان، هماهنگی با توان لیزر، هزینه نصب، ایمنی، کنترل، گارانتی و خدمات پس از فروش از موارد حیاتی برای انتخاب مطمئن و صحیح محصول است.

هزینه‌های نگهداری

هزینه‌های نگهداری و تعمیرات مداوم چیلر نیز یکی دیگر از موضوعاتی است که باید در نظر گرفته شود تا بتوان از طول عمر و عملکرد بهینه آن برخوردار شد. نکات کلیدی تعمیر چیلر لیزر

مشورت با متخصصان

قبل از خرید چیلر لیزری، بهتر است تا با متخصصان و تکنسین‌های متخصص در این زمینه برای انتخاب و خرید بهتر مشورت شود.

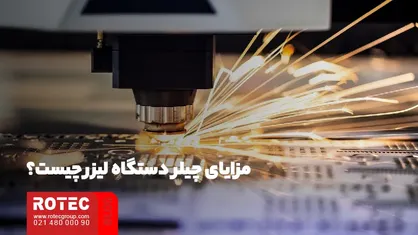

مزایای چیلر دستگاه لیزر چیست؟

انتخاب یک چیلر با کیفیت می‌تواند به طول عمر و بهبود عملکرد دستگاه لیزر و دقت در حکاکی و برش کمک کند. ویژگی‌های مهمی که به عملکرد بهینه این دستگاه کمک می‌کنند عبارت‌اند از:

امکان جابه‌جایی: دستگاه چیلر باید قابلیت جابه‌جایی با پایه‌های چرخ‌دار را داشته باشد تا در صورت نیاز برای حمل و نقل آسان و تغییر مکان از آن استفاده شود.

استفاده از جریان آب: چیلرهای آب به عنوان جریان خنک‌ کننده مناسب برای دستگاه‌های لیزر با توان متوسط تا قدرتمند شناخته می‌شوند.

سیستم‌های هشداری: وجود سیستم‌ها و آلارم‌های هشدار برای کنترل دمای دستگاه چیلر از آسیب به دستگاه لیزر جلوگیری می‌کند.

نمایشگر دیجیتال: نمایشگر دیجیتال دمای آب را به صورت دوره‌ای نشان می‌دهد و اپراتور را در جریان تغییرات دمای دستگاه قرار می‌دهد.

میزان صدا: میزان صدا بر اساس واحد dB دسی‌بل تعیین می‌شود تا اپراتور بتواند میزان صدای دستگاه را ارزیابی کند.

پنجره کنترل سطح آب: برای کنترل سطح آب در دستگاه، یک پنجره کنترل در نظر گرفته شده است.

مشکلات کارکرد چیلر دستگاه لیزر چیست؟

چالش‌های مرتبط با استفاده از چیلر دستگاه‌های لیزر به خطاهای احتمالی که در طول عملکرد ایجاد می‌شوند، مربوط است. این خطاها از طریق بوق ممتدی از چیلر شناسایی می‌شوند و شامل خطاهای E1 تا E5 است. هر خطا نشان‌دهنده مشکلات مختلفی در سیستم چیلر است که نیازمند تعمیرات و تنظیمات صحیح است. در ادامه به معرفی این خطاها می‌پردازیم:  (تنظیمات چیلر دستگاه لیزر را در این مقاله بخوانید.)

خطای E1

این خطا نشان‌دهنده دمای بیش از حد مجاز در اتاق است. این خطا معمولا به نقص‌های موجود در سیستم گرمایشی و تعمیرات نامناسب آن بازمی‌گردد یا ممکن است به دلیل نصب نادرست تجهیزات یا تنظیم ناصحیح یا معیوبی قطعات مربوط به سیستم گرمایشی ایجاد شود.

خطای E2

نشان‌دهنده دمای بیش از حد مجاز آب در چیلر است. این خطا معمولا به وجود اشکالات در سیستم آب خنک کننده بازمی‌گردد. این اشکالات ممکن است به دلیل کمبود آب، مشکل در سیستم پمپ آب، عدم تعویض دوره‌ای فیلترهای آب یا خرابی در سیستم سنسور آب ایجاد شود.

خطای E3

نمایانگر دمای کمتر از حد مجاز آب در چیلر است که یکی از خطاهای رایج خنک‌کننده چیلر است. این خطا به دلیل اشکال در کمپرسور و سیستم فشار ایجاد می‌شود و دلایل دیگر آن ممکن است شامل فشار بالا یا پایین سیستم، معیوبی کمپرسور یا ایراد در شیرهای فشار باشد.

خطای E4

به معیوب بودن سنسور تشخیص دمای اتاق اشاره دارد که ممکن است به دلیل ایرادات در سیستم کنترل الکترونیکی یا معیوبی مدارهای الکترونیکی دستگاه ایجاد شود.

خطای E5

نشان‌دهنده معیوب بودن سنسور تشخیص دمای آب است که ممکن است به دلیل معیوبی فیلترهای هوا، کارکرد نامناسب موتورهای فن یا کمبود هوای تازه در سیستم جریان هوا و فیلترهای هوای خنک کننده ایجاد شود.

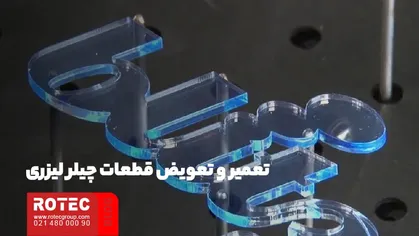

تعمیر و تعویض قطعات چیلر دستگاه لیزر چیست؟

مراقبت از چیلر دستگاه لیزر امری حیاتی برای عملکرد صحیح و طولانی مدت آن است. برای حفظ و نگهداری این قطعه اهمیتی دارد که برخی نکات مهم باید رعایت شود:

نکاتی مثل تخلیه آب چیلر در صورت عدم استفاده، استفاده از آب مقطر، تعویض منظم آب دستگاه، استفاده از ضد یخ در فصل سرد، کنترل دمای آب، تمیز کردن درب توری خنک کننده، استفاده از فیلتر و تعویض دوره‌ای آن، استفاده از افزودنی‌های ضدیخ و افزودن مواد شیمیایی به آب برای جلوگیری از یخ زدگی و رشد خزه است؛ رعایت و توجه به این نکات باعث حفظ عملکرد بهینه و طول عمر چیلر دستگاه لیزر می‌شود.

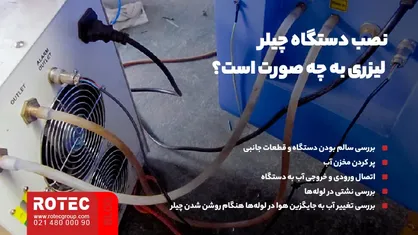

نصب دستگاه چیلر لیزری به چه صورت است؟

نصب چیلر لیزر نیاز به تخصص خاصی ندارد و با رعایت مراحل زیر می‌توان این قطعه را به دستگاه برش لیزر نصب کرد. این مراحل انجام شده به اجرای صحیح چیلر و دستگاه لیزر کمک خواهد کرد:

• بررسی سالم بودن دستگاه و قطعات جانبی
• پر کردن مخزن آب
• اتصال ورودی و خروجی آب به دستگاه
• بررسی نشتی در لوله‌ها
• بررسی تغییر آب به جایگزین هوا در لوله‌ها هنگام روشن شدن چیلر

قیمت چیلر دستگاه لیزر در بازار

قیمت چیلر لیزری به آیتم‌های مختلفی وابسته است که ممکن است شامل موارد زیر باشد: ظرفیت چیلر لیزری یعنی مقدار حرارتی که این دستگاه قادر به حذف کردن آن از دستگاه لیزری است. چیلرهای با ظرفیت بیشتر معمولا قیمت بالاتری دارند.

برند تولید کننده چیلر لیزری نیز تاثیر زیادی بر قیمت دارد. برندهای معتبر و با کیفیت ممکن است قیمت بالاتری داشته باشند.

 ویژگی‌های فنی مانند نوع فناوری خنکایش، کارایی انرژی، جنس قطعات و مواد استفاده شده نیز می‌تواند بر قیمت تاثیر گذار باشد.

 ابعاد و طراحی چیلر لیزری نیز می‌تواند در تعیین قیمت تأثیرگذار باشد. چیلرهای بزرگ‌تر و با طراحی پیچیده معمولا قیمت بالاتری دارند.

 خدمات پس از فروش مانند گارانتی، خدمات نگهداری و تعمیرات نیز می‌تواند در قیمت نهایی تاثیرگذار باشد.

بهترین چیلر دستگاه لیزر چیست؟

انواع چیلر دستگاه لیزر عبارت اند از:

چیلر مدل CW5000

چیلر مدل CW5000 از شرکت S&A مناسب برای دستگاه‌های برش لیزر است و دارای ویژگی‌های مثل ولتاژ 220 ولت، فرکانس 50 هرتز و عمر طولانی است.

انتخاب چیلر مناسب برای دستگاه برش لیزر از اهمیت بالایی برخوردار است؛ زیرا استفاده از یک چیلر نامناسب ممکن است به تیوب لیزر آسیب برساند؛ بنابراین، پیشنهاد می‌شود از چیلر دستگاه لیزر مدل CW5000 (معرفی چیلر مدل cw5000) استفاده شود؛ این چیلر مناسب برای دستگاه‌های زیر است:

• RT1390U
• RT1318
• RT6090
• CO2 Marking
• RT1325MN

چیلر مدل CW5200

چیلر CW 5200 از شرکت S&A یکی از محصولات با توان بیشتر برای دستگاه‌های مختلف است. این چیلر از مدل 5000 (مقایسه چیلر CW5000 و CW5200) با کمپرسور قوی‌تری تفاوت دارد. این دستگاه دارای ویژگی‌های زیر است:

• عمر طولانی
• کاربری آسان
• کنترل هوشمند دما
• دارای آلارم‌های مختلف
• ولتاژ 220 ولت
• توان کمپرسور 0.67KW
• توان خنک کنندگی بیشتر نسبت به مدل CW5000
• توانایی تشخیص هوشمند دمای محیطی

چیلر مدل CWFL1500

چیلرهای سری CWFL، چیلرهای چند منظور هستند که برای کنترل دمای سورس لیزرهای فایبر به صورت هم‌زمان در محدوده تعیین شده استفاده می‌شوند. این چیلرها شامل انواع مختلفی از سیستم‌ها مانند 30w dc، 50w dc، 100w dc، پمپ دیافراگم و پمپ هستند و در ولتاژ 220 ولت و 60 هرتز کاربرد مناسبی دارد.

این چیلرها با ظرفیت خنک‌کنندگی 0.6 الی 30 کیلووات مناسب برای استفاده در سورس‌ لیزرهای مختلف، سورس دستگاه cnc، ابزارهای پزشکی، تجهیزات آزمایشگاهی و … است.

جمع بندی موضوع چیلر دستگاه لیزر چیست؟

چیلر دستگاه لیزر چیست | چیلرهای لیزری یک نوع دستگاه خنک‌کننده هستند که برای کنترل و حفظ دمای سورس‌های لیزری استفاده می‌شوند. این دستگاه‌ها از طریق جابه‌جایی حرارت تولید شده توسط سورس لیزر، دمای آن را در محدوده مطلوب نگه می‌دارند. چیلرهای لیزری غالبا دارای ویژگی‌هایی مانند دقت کنترل دما، قابلیت کنترل خودکار، فیلترهای جذب یون، اعلام خطا و محافظت، استانداردهای ایمنی، نمایشگرهای مختلف و امکانات دیگر هستند. انتخاب چیلر لیزری مناسب برای دستگاه لیزر بسیار اهمیت دارد تا از عملکرد بهینه دستگاه و حفظ دمای سورس لیزری برای دوره زمانی طولانی اطمینان حاصل شود.

در این مطلب از شرکت روتک، به بررسی موضوع آشنایی با چیلر دستگاه لیزر چیست پرداختیم.

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه آشنایی با چیلر لیزری را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید و آشنایی با آشنایی با چیلر لیزری به سایت روتک سر بزنید یا با ما تماس حاصل کنید.
